✅ 1. 전력품질 분석기(PQ Analyzer)는 주로 어떤 상황에서 사용되나?

정기 점검 시 잠깐 연결해서
🔌 전력 품질 문제 유무 확인

설비 이상 발생 시 원인 파악용으로 단기간 설치
🔍 "왜 UPS가 꺼졌지?", "모터가 이상하게 작동해" 등의 원인 확인

에너지 절감 컨설팅, 부하 특성 조사

👉 그래서 보통은 일시적 또는 단기적 설치가 많습니다.

✅ 2. 잠깐 연결했을 때 분석 가능한 항목들

측정 항목설명

🔌 전압/전류의 RMS값	각 상의 평균 전압, 전류
⚖️ 불평형률 (Voltage/Current Unbalance)	상 간 전압/전류의 불균형 정도 (역상 추정 가능)
🔁 THD (Total Harmonic Distortion)	고조파 분석 (3rd, 5th, 7th 등)
📉 전압 강하(Sag), 상승(Swell), 순간정전	일정 임계값 이상 변화시 이벤트 기록
⏳ 주파수 변화	계통 안정성 확인
🔃 역률(Power Factor)	부하의 성능 평가, 역률개선 필요성 파악
🔎 디맨드(최대 수요전력)	피크 전력 관리 목적
🌐 파형 캡처	특정 이벤트 발생 시 전압·전류 파형 저장

⚠️ 3. 영상(0상), 역상(음상) 전류/전압 분석은?

일시적으로 측정하는 경우에는 다음과 같은 이유로 제한적입니다:

❌ 지락 고장이나 사고 상황이 아니면 0상 전류는 거의 안 생김
❌ 역상(음상)은 비대칭 부하나 고장 때 의미 있음
✅ 그러나 **불평형률(Unbalance%)**로 역상 전류/전압의 간접적 크기는 추정 가능
→ 예: IEC 61000-4-30 기준으로 전압 불평형률 2% 이상이면 문제

🧠 쉽게 정리하면:

구분 가능 여부 설명

✅ 정상 상태 전압/전류 RMS, THD, 역률 등	가능	가장 기본적인 측정
✅ 순간 정전, 전압강하 등 이벤트	가능	시간 해상도 좋음
⚠️ 역상, 영상 성분	간접 추정 가능	불평형률로 추정, 고장 없으면 거의 0
❌ 실제 고장 전류 분석	어렵거나 불가능	고장기록계, 보호계전기 필요

✅ 결론

전력품질 분석기는 고장을 직접 보는 장비라기보다는
“전기 상태를 건강검진”하듯 보는 장비입니다.
고장이 나지 않았다면 영상·역상 성분은 거의 없고,
불평형률과 고조파를 통해 이상 유무를 파악하는 게 주 목적이에요.

⚠️ 4. 전기사고/고장 분석 사례/예시

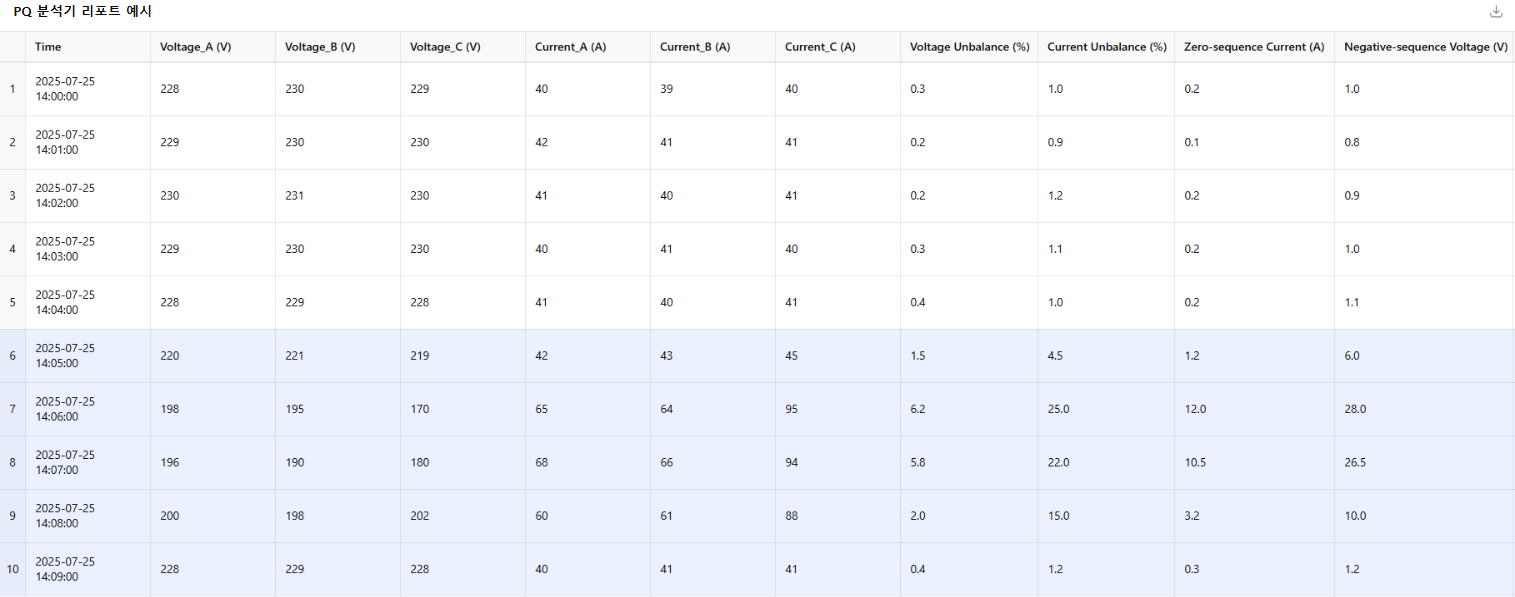

위에 보여드린 표는 실제 전력품질 분석기(PQ Analyzer) 리포트 예시로, 사고 발생 전후의 데이터 변화를 가정한 것입니다.
특히 6번째 줄(14:05)부터 이상 징후가 나타나고, 7~8번째 줄에서 심각한 고장 상태로 전이됩니다.

🔍 분석 포인트 요약:

항목 설명

🔺 Voltage Unbalance (%)	14:05부터 6.2%까지 상승 → 심각한 전압 불평형, 역상 성분 증가 의미
⚠️ Current Unbalance (%)	14:06에 25% → 상 간 전류 불균형, 부하 불평형 또는 단락 가능성
⚡ Zero-sequence Current (A)	14:06에 12.0A → 접지 고장 가능성 매우 높음 (영상 전류 발생)
🌀 Negative-sequence Voltage (V)	14:06에 28V → 역상 전압이 크게 발생, 계통 비대칭 심각

🧠 요약 해석:

14:00~14:04: 정상적인 전력 상태 (약간의 불평형만 존재)
14:05: 이상 시작 — 전압 불평형률 및 영상 전류, 역상 전압 증가
14:06~14:07: 사고 발생 구간 — 영상 전류, 역상 전압 급증 → 접지 고장 또는 한 상 이상 손상 가능성
14:08 이후: 점차 회복
