전압변동율(Voltage Regulation)은 왜 구할까?



전압변동율(Voltage Regulation)은 왜 구할까?

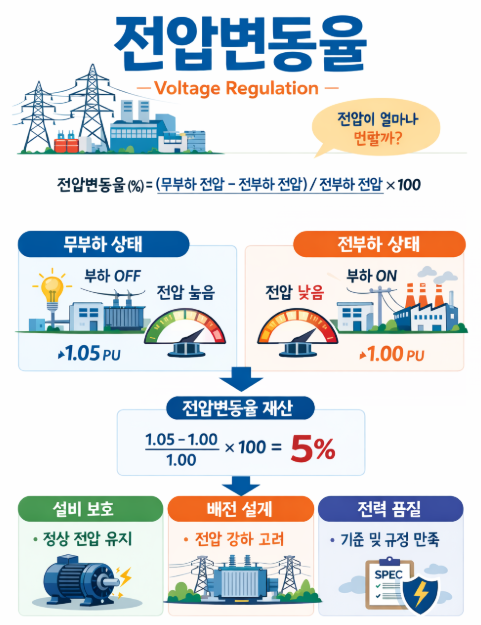

전압변동율은 부하가 없을 때와 있을 때 전압이 얼마나 달라지는지를 수치로 나타낸 지표다.

즉, 전기설비가 실제로 운전될 때 전압 품질이 얼마나 안정적인지를 판단하기 위해 계산한다.



간단히 말하면

👉 “부하가 걸리면 전압이 얼마나 떨어지거나 변하느냐” 를 보는 값이다.

---

전압변동율의 기본 의미

전압변동율은 다음과 같이 정의된다.

• 무부하 전압이 전부하 전압보다 얼마나 높은가?
• 그 차이가 전부하 전압 대비 몇 %인가?

이 값이 크다는 것은

👉 부하 변화에 따라 전압이 크게 흔들린다는 뜻이고

👉 작다는 것은 전압이 안정적이라는 뜻이다.

---

왜 실무에서 중요한가?

1️⃣ 전기기기 성능 보장

대부분의 전기기기는 정해진 전압 범위에서 정상 동작하도록 설계되어 있다.

• 전압이 너무 낮아지면
  → 모터 토크 저하
  → 과전류 발생
  → 발열 증가



• 전압이 너무 높아지면
  → 절연 스트레스 증가
  → 수명 단축

👉 전압변동율은

부하가 걸렸을 때도 기기가 안전 전압 범위 안에 있는지를 판단하는 기준이다.

---

2️⃣ 변압기·배전계통 설계 기준

실무에서는 다음과 같은 설계 판단에 사용된다.

• 변압기 용량 선정
• 탭(Tap) 설정 범위 결정
• 전압조정기, 콘덴서 설치 필요 여부 판단



예를 들어

전압변동율이 큰 변압기를 사용하면

👉 말단 부하에서 전압 부족 문제가 발생할 가능성이 높다.



그래서 설계 단계에서

“이 변압기를 쓰면 부하 시 전압이 얼마나 떨어질까?”

를 미리 계산한다.

---

3️⃣ 전력 품질(Power Quality) 관리

전압변동율은 전압강하, 플리커, 전력 품질 문제와 직접 연결된다.

• 산업 설비
• 데이터센터
• 병원, 반도체 공장

같이 전압 민감도가 높은 시설에서는
👉 허용 가능한 전압변동율 기준을 명확히 관리한다.

---

4️⃣ 규정·표준 만족 여부 판단

전력 설비 설계 및 검토 시
다음과 같은 기준에서 전압변동율이 활용된다.

• 사내 설계 기준
• 유틸리티 연계 조건
• IEEE, NEC 등 기술 기준

즉,
👉 “이 설비가 규정에 맞는 설계인가?”
를 판단하는 정량 지표다.



---



한 줄 요약

전압변동율은 부하 변화에 따른 전압 안정성을 평가하는 지표로,
전기기기 보호, 변압기·배전계통 설계, 전력 품질 관리에서 필수적으로 사용된다.
