🚧 전동지게차 충전설비 관련 KEC(한국전기설비규정, 2025. 12. 30) 개정 핵심 정리(기준, 규정, 법규, 법령, 규칙, 가이드, 해설, 시행령, 시행규칙)

NEC MASTER 2026. 4. 11. 15:44

🚧 전동지게차 충전설비 KEC 개정 핵심 정리

👉 “헷갈리는 KEC 조항, 한 줄씩 쉽게 풀어드립니다!”

1️⃣ 241.18 전동 지게차 전원설비

📜 원문

241.18.1 적용 범위

전동 지게차에 전원을 공급하기 위한 충전장치, 충전케이블 등 충전설비에 적용한다.

💡 쉽게 설명

👉 전동지게차 충전과 관련된 모든 설비(충전기, 케이블 등)에 적용되는 기준이에요.

👉 즉, “충전과 관련된 건 전부 여기 규정 따라라!”라고 보면 됩니다 😊

2️⃣ 전원공급 설비 안전 기준

📜 원문

241.18.2 전동 지게차 전원공급 설비의 저압전로 시설

전동 지게차를 충전하기 위한 저압전로는 전용의 개폐기 및 과전류 차단기를 각 극(과전류 차단기는 다선식 전로의 중성극을 제외한다)에 시설하고 또한 전로에 지락이 생겼을 때 자동적으로 그 전로를 차단하는 장치를 시설하여야 한다.

💡 쉽게 설명

👉 충전용 전기는 반드시 전용 차단기를 따로 둬야 합니다 🔌

👉 그리고 중요한 포인트!

과전류 발생 👉 자동 차단 ⚡
누전(지락) 발생 👉 자동 차단 ⚡

👉 한마디로

💥 “문제 생기면 즉시 전기 끊어라!”는 안전 규정입니다

3️⃣ 충전장치 설치 기준

📜 원문

241.18.3 전동 지게차 충전장치 시설

가. 먼지가 많은 장소, 가연성 가스나 부식성 가스 또는 위험물 등이 있는 장소에 시설하는 경우에는 통상의 사용 상태에서 부식이나 감전·화재·폭발의 위험이 없도록 242.2부터 242.5까지의 규정에 따라 시설할 것.

💡 쉽게 설명

👉 위험한 환경(먼지, 가스, 위험물)에서는

➡️ 폭발·화재 안 나게 특별히 안전하게 설치해야 함

📜 원문

나. 충전장치 또는 충전장치를 시설한 장소에는 위험표시를 할 것.

💡 쉽게 설명

👉 충전하는 곳에는

⚠️ “위험!” 표시 필수

👉 작업자 안전을 위한 기본 중 기본입니다

📜 원문

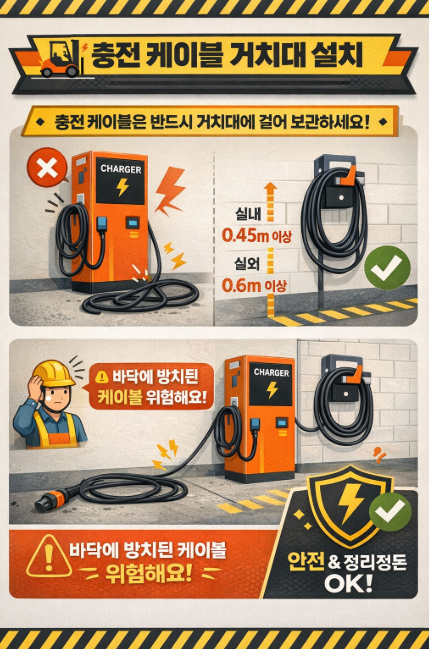

다. 충전장치는 부착된 충전 케이블의 보관 시 충전 케이블이 바닥에 놓이지 않도록 거치할 수 있는 거치대 또는 수납공간(바닥으로부터 높이는 옥내 0.45 m 이상, 옥외 0.6 m 이상)을 갖는 구조일 것.

💡 쉽게 설명

👉 케이블을 바닥에 던져두면 위험합니다 ❌
👉 그래서

실내 👉 45cm 이상
실외 👉 60cm 이상

👉 걸어두는 구조(거치대) 반드시 필요!

📜 원문

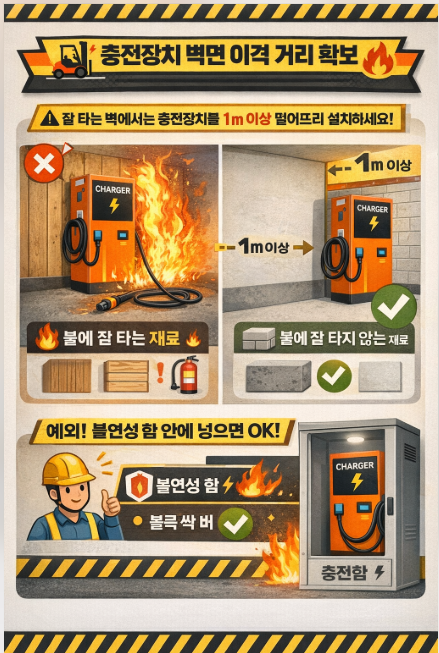

라. 충전장치는 불연·준불연·난연재료가 아닌 벽면이나 마감재료로부터 1 m 이상 이격하여야 한다. 단, 불연성의 함에 넣어서 시설하는 경우 규정을 따르지 아니 한다.

💡 쉽게 설명

👉 쉽게 말하면

🔥 “잘 타는 벽에서 1m 이상 떨어뜨려라”

👉 단!

➡️ 불연성 박스 안에 넣으면 OK

4️⃣ 충전 케이블 기준

📜 원문

241.18.4 전동 지게차 충전장치의 충전 케이블 및 부속품 시설

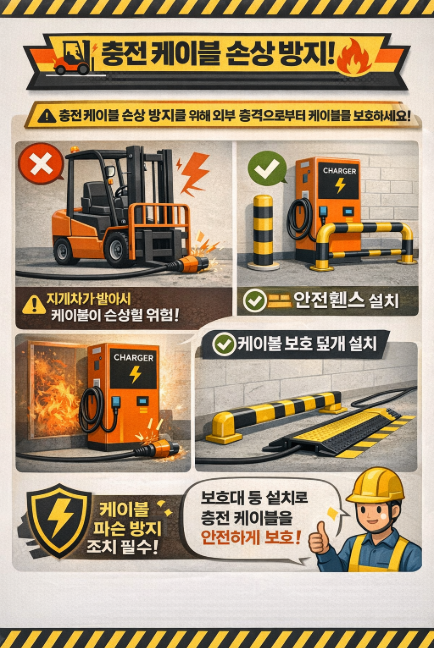

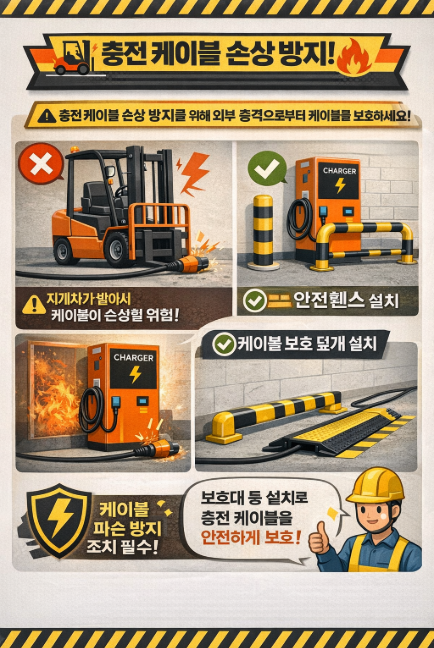

가. 충전 케이블이 외부 충격에 의해 압착, 손상되는 것을 방지하기 위한 조치를 할 것.

💡 쉽게 설명

👉 지게차가 밟거나 눌러서

💥 케이블 손상되지 않게 보호해야 합니다

📜 원문

나. 커넥터 및 플러그는 지표면으로부터 0.6m 높이에서 콘크리트바닥에 떨어지는 충격에 견디거나 이와 동등 이상의 기계적 강도를 가진 것일 것.

💡 쉽게 설명

👉 충전 커넥터는

👉 떨어뜨려도 안 깨질 정도로 튼튼해야 합니다 💪

📜 원문

다. 충전 케이블은 유연성이 있는 것으로서 충전전류를 흘릴 수 있도록 굵기를 선정할 것.

💡 쉽게 설명

👉 케이블은

✔ 너무 딱딱하면 안됨

✔ 전류에 맞는 굵기 필수

👉 즉,

⚡ “유연 + 적정 굵기” 둘 다 만족해야 합니다

5️⃣ 방호 및 안전설비

📜 원문

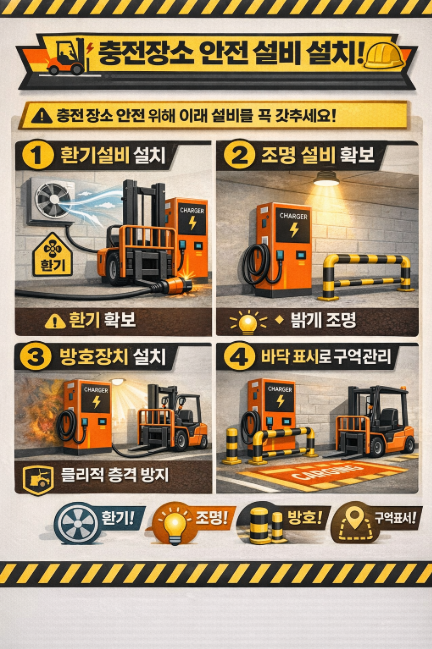

241.18.5 전동 지게차 충전장치 등의 방호장치 시설

가. 충전 중 환기가 필요한 경우에는 환기설비를 갖추고 표지를 설치할 것.

💡 쉽게 설명

👉 배터리 충전 시 가스 발생 가능 😨

👉 그래서

➡️ 환기 + 안내표지 필수

📜 원문

나. 조명설비를 설치할 것.

💡 쉽게 설명

👉 어두운 곳에서 충전하면 위험합니다 🌙

👉 충분한 조명 확보!

📜 원문

다. 물리적 충격의 우려가 있는 경우 방호장치를 설치할 것.

💡 쉽게 설명

👉 지게차가 들이받을 수 있음 🚜

👉 그래서

➡️ 보호대(볼라드 등) 설치 필요

📜 원문

라. 충전 장소는 바닥에 표시할 것.

💡 쉽게 설명

👉 바닥에

🎨 “여기 충전구역!” 표시 필수

👉 구역 관리 + 안전 확보 목적입니다

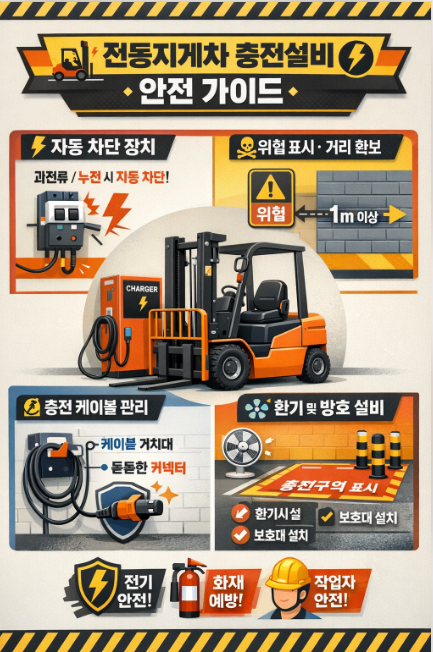

✅ 핵심 한줄 정리

👉 전동지게차 충전설비는 “전기 안전 + 화재 예방 + 작업자 안전” 3가지가 핵심!
