변압기 1차측/2차측 과전류 보호 기준(Transformer Overcurrent Protection Standards), 차단기 용량(암페어, A) 산정(선정) 규정(법령, 법규, 기준, 규칙, 법, 근거, CODE, 코드)

NEC MASTER 2025. 3. 22. 14:37
반응형

🔹 NEC (미국)



ARTICLE 450 — TRANSFORMERS AND TRANSFORMER VAULTS (INCLUDING SECONDARY TIES)



450.3 Overcurrent Protection.



Overcurrent protection of transformers shall comply with 450.3(A), (B), or (C).



As used in this section, the word transformer shall mean a transformer or polyphase bank of two or more single-phase transformers operating as a unit.



📌 450.3 과전류 보호(Overcurrent Protection) 규정 해석



🔹 변압기의 과전류 보호는 450.3(A), (B), (C) 규정 중 하나를 따라야 한다.



📌 여기서 "변압기(transformer)"란?

  • 변압기 1대뿐만 아니라,
  • 2대 이상의 단상 변압기를 조합하여 3상 변압기로 운영하는 경우도 포함된다.





(A) Transformers Over 1000 Volts, Nominal. Overcurrent protection shall be provided in accordance with Table 450.3(A).



(B) Transformers 1000 Volts, Nominal, or Less. Overcurrent protection shall be provided in accordance with Table 450.3(B).


Exception: Where the transformer is installed as a motor control circuit transformer in accordance with 430.72(C)(1) through (C)(5).



(C) Voltage (Potential) Transformers.



Voltage (potential) transformers installed indoors or enclosed shall be protected with primary fuses.



Informational Note: For protection of instrument circuits including voltage transformers, see 408.52.





🔹 (A) 1000V 초과 변압기(Over 1000 Volts, Nominal)

  • 1000V를 초과하는 변압기의 경우,
    • 과전류 보호는 **NEC Table 450.3(A)**의 기준을 따라야 한다.

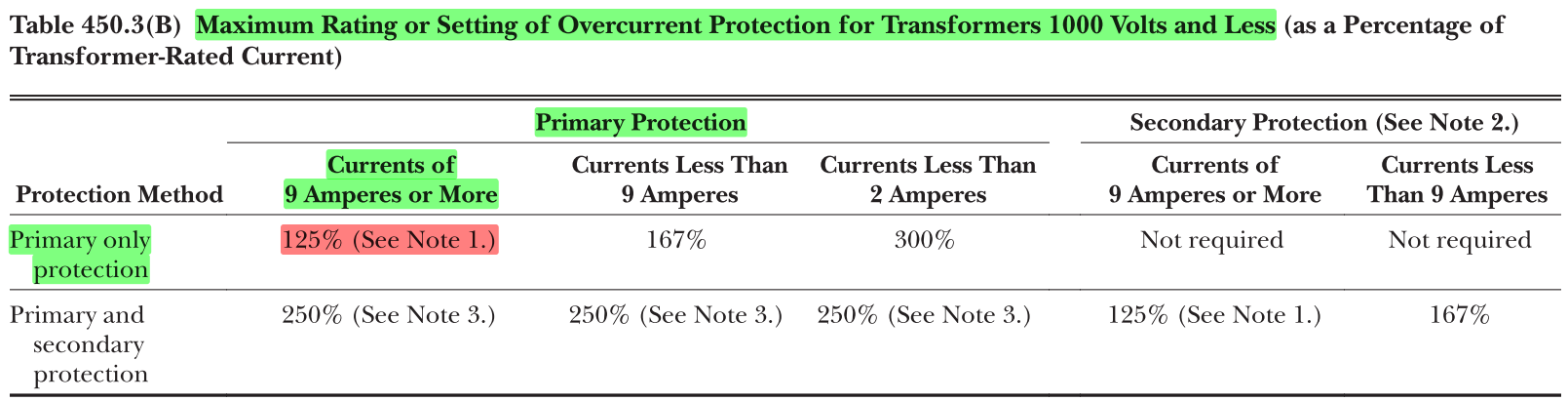

🔹 (B) 1000V 이하 변압기(1000 Volts, Nominal, or Less)

  • 1000V 이하 변압기의 경우,
    • 과전류 보호는 **NEC Table 450.3(B)**의 기준을 따라야 한다.





🔹 예외(⚠️ Exception)

  • 변압기가 모터 제어 회로용으로 설치된 경우,
    • NEC 430.72(C)(1) ~ (C)(5) 규정을 따라야 하며,
    • 450.3(B) 기준을 따르지 않아도 된다.



📌 450.3(C) 전압(포텐셜) 변압기(Voltage (Potential) Transformers) 규정 해석



🔹 전압(포텐셜) 변압기란?

  • 계측 장비 등에 사용되는 변압기로,
  • 전압 측정을 위해 1차 전압을 낮은 전압으로 변환하는 변압기를 의미한다.

🔹 주요 규정 내용

✅ 실내에 설치되거나 밀폐형으로 설치된 전압 변압기는 1차 측(Primary Side)에 퓨즈(Fuse)를 설치해야 한다.

🔹 추가 정보(Informational Note)

⚡ 계측 회로(Instrument Circuits) 보호 및 전압 변압기 보호 기준은 NEC 408.52 규정을 참고하라.





🔹 주요 내용 정리



✅ 과전류 보호(Overcurrent Protection)

  • 변압기는 반드시 과전류 보호장치를 설치해야 함.
  • 1,000V 초과 변압기는 Table 450.3(A) 기준을 따름.
  • 1,000V 이하 변압기는 Table 450.3(B) 기준을 따름.
  • 예외: 모터 제어 회로 변압기는 430.72(C)(1)~(C)(5) 기준 적용.

✅ 전압(포텐셜) 변압기(Voltage (Potential) Transformers)

  • 실내 또는 밀폐형으로 설치 시, 반드시 1차 측 퓨즈 보호 장치 필요.
  • 추가적인 보호 기준은 NEC 408.52 참고.



변압기의 1차측(Primary Side)과 2차측(Secondary Side) 과전류 차단기는 보통 다음과 같은 위치에 설치됩니다.

✅ 1차측 과전류 차단기 (Primary Overcurrent Protection)

  1. 차단기(회로 차단기, CB) 또는 퓨즈
    • 변압기 1차측 전원 공급 라인에 설치됨.
    • 변압기를 보호하고 과부하나 단락 시 전원을 차단함.
    • NEC 450.3(A) 및 450.3(B)에 따라 보호 기준이 다름.
  2. 고압 변압기(V > 1000V)의 경우
    • 퓨즈형 개폐기(Load Break Switch + Fuse) 또는 진공차단기(VCB)
    • 전력 회사에서 공급하는 변전소(수전설비)에서 차단기를 설치하는 경우가 많음.

✅ 2차측 과전류 차단기 (Secondary Overcurrent Protection)

  1. 메인 차단기(Main Circuit Breaker) 또는 개별 차단기
    • 변압기 2차측(저압 측)에서 배전반(Main Panel)으로 가는 라인에 설치됨.
    • 부하(부하 패널, 기기 등)로 전력 공급을 보호함.
  2. 분기 차단기 (Branch Circuit Breaker)
    • 변압기에서 나온 전력을 여러 개의 부하(조명, 콘센트 등)로 나누는 경우 각 부하 라인마다 차단기를 설치.

✅ 💡 결론:

  • 1차측 보호는 보통 변압기 전원 공급 라인에 차단기 또는 퓨즈를 설치.
  • 2차측 보호는 배전반(Main Panel)이나 부하 패널에 차단기를 설치.
  • 고압 변압기는 별도의 보호장치(VCB, LBS 등)를 추가로 사용.
