1종 위험 구역(Class I, Division 1) 경계 부근의 관(Conduit) 씰링 규정
ARTICLE 501 Class I Locations
NEC 501.15 (A)(4)
(4) Class I, Division 1 Boundary.
🔹 NEC 501.15 (A)(4) – 1종 위험 구역(Class I, Division 1) 경계 부근의 관(Conduit) 씰링
A conduit seal shall be required in each conduit run leaving a Division 1 location.
"1종 위험 장소(Class I, Division 1)의 경계를 떠나는 각 전선관(Conduit)에는 씰이 필요하다."
The sealing fitting shall be permitted to be installed on either side of the boundary within 3.05 m (10 ft) of the boundary,
이 씰은 경계선 양쪽 중 어느 쪽에도 설치 가능하며, 경계로부터 3.05m(10피트) 이내에 있어야 함.
and it shall be designed and installed to minimize the amount of gas or vapor within the portion of the conduit installed in the Division 1 location that can be communicated beyond the seal.
이 씰은 Division 1 구역 내부에서 발생하는 가스나 증기가 씰을 넘어서 퍼지는 것을 최소화해야 한다.
The conduit run between the conduit seal and the point at which the conduit leaves the Division 1 location shall contain no union, coupling, box, or other fitting except for a listed explosionproof reducer installed at the conduit seal.
그리고 씰에서 Division 1 구역의 끝나는 지점까지 유니언, 커플링, 박스, 기타 연결 부품 없이 연결되어야 하며,
리스트된 폭발 방지형 축소 연결(reducer)만 예외로 허용된다.
🟩 핵심 요약:
➡ Division 1 구역을 나가는 전선관에는 반드시 씰링 피팅이 필요하며, 그 위치는 경계에서 10피트 이내에 설치되어야 함.
➡ 씰과 Division 1 사이에는 추가 연결 부품 없이 연속적인 전선관이 필요.
NEC 501.15 (A)(1)(1), 예외 d 항목
🔹 NEC 501.15 (A)(1)(1) 예외 d 항목 – 씰이 필요 없는 조건
Exception: Seals shall not be required for conduit entering an enclosure under any one of the following conditions:
아래와 같은 조건 중 하나를 만족할 경우, 전선관에 씰을 설치하지 않아도 됨:
a. The switch, circuit breaker, fuse, relay, or resistor is enclosed within a chamber hermetically sealed against the entrance of gases or vapors.
a. 장비가 기체나 증기가 들어가지 않도록 밀폐된 구조일 때
b. The switch, circuit breaker, fuse, relay, or resistor is immersed in oil in accordance with 501.115(B)(1)(2).
b. 장비가 기름 속에 담겨 있는 구조일 때
C. The switch, circuit breaker, fuse, relay, or resistor is enclosed within an enclosure, identified for the location, and marked “Leads Factory Sealed,” or “Factory Sealed,” “Seal not Required,” or equivalent.
c. 장비가 "공장 씰 처리됨", "씰 불필요" 등으로 표기된 인클로저에 들어 있을 때
d. The switch, circuit breaker, fuse, relay, or resistor is part of a nonincendive circuit.
d. 장비가 비점화 회로(Nonincendive Circuit)의 일부일 때

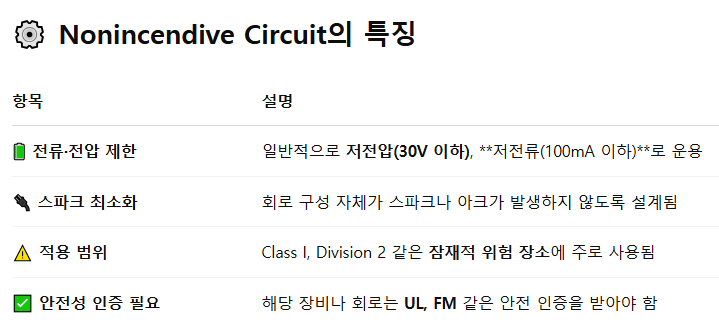

🟨 Nonincendive Circuit이란?
장비에서 점화 위험이 없도록 제한된 전류, 전압만 사용하는 회로
가연성 가스나 증기가 존재할 수 있는 위험한 장소에서도 폭발을 일으키지 않도록 설계된 회로
🟩 핵심 요약:
➡ 위 조건 중 하나에 해당하면 씰을 생략할 수 있음. 특히, 비점화 회로라면 씰 불필요!
NEC 501.15
501.15 Sealing and Drainage.
🔹 NEC 501.15 – 전선관 씰링 및 배수 규정 (Sealing and Drainage)
Seals in conduit and cable systems shall comply with 501.15(A) through (F). Sealing compound shall be used in Type MI cable termination fittings to exclude moisture and other fluids from the cable insulation.
씰은 501.15 (A)~(F)의 기준에 따라 설치되어야 하며,
**Type MI 케이블(Mineral-Insulated Cable)의 종단(Termination)**에는
습기 및 유체의 침투를 방지하기 위한 씰링 컴파운드가 필수로 사용되어야 한다.
🟩 핵심 요약:
➡ MI 케이블은 내부 절연을 보호하기 위해 종단부에 반드시 씰링 컴파운드 필요.
NEC 501.15(C)(6)
(6) Conductor or Optical Fiber Fill.
🔹 NEC 501.15(C)(6) – 전도체(Conductor) 또는 광섬유의 채움 제한
The cross-sectional area of the conductors or optical fiber tubes (metallic or nonmetallic) permitted in a seal shall not exceed 25 percent of the crosssectional area of a rigid metal conduit of the same trade size unless the seal is specifically identified for a higher percentage of fill.
씰 내부에 들어가는 전선이나 광섬유의 단면적 합계는, 같은 사이즈의 RMC(강철 전선관)의 25%를 초과해서는 안 됨.
단, 씰 자체가 더 높은 채움률을 허용하도록 설계되어 있다면 예외 가능.
🟩 핵심 요약:
➡ 씰 내부의 전선 합계 단면적은 일반적으로 25% 이내로 제한됨.
🔒 왜 씰(Sealing fitting) 내부에 전선의 단면적이 25%를 초과하면 안 될까?
✅ 씰(Seal)의 목적부터 알아보자!
전선관에 설치되는 **씰링 피팅(Sealing fitting)**은 다음을 막기 위한 장치예요:
- 가연성 가스나 증기가 전선관을 통해 이동해서,
위험하지 않은 구역까지 퍼지는 걸 차단하려고 - 폭발 시 압력과 불꽃의 전이를 막으려고
즉, "폭발 확산을 막는 뚜껑" 같은 역할이에요. 🛑
🔥 그래서 왜 25% 이하로 제한할까?
| 🧱 충분한 실링 컴파운드 공간 확보 | 전선이 너무 많으면 씰 내부에 공간이 부족해요. 그래서 **실링 컴파운드(막는 재료)**를 제대로 넣지 못해요. 그러면 가스 차단이 불완전해져요. |
| 💨 가스의 틈새 침투 방지 | 전선이 너무 꽉 차 있으면 그 사이로 가스나 증기가 통과할 수 있는 틈이 생길 수 있어요. 작은 틈이라도 위험한 상황에선 치명적이죠. |
| 🌡️ 열 축적 방지 | 너무 많은 전선이 들어가면 열이 제대로 빠져나가지 못하고 씰 안에 열이 쌓여서 위험해질 수 있어요. |
| 🔥 폭발 시 압력 제어 | 폭발이 발생해도 씰은 내부에서의 폭발을 막아주는 구조인데, 전선이 너무 많으면 그 기능을 못 하게 돼요. (압력 누출 위험 증가) |
