NEC



250.66 Size of Alternating-current Grounding Electrode Conductor.



The size of the grounding electrode conductor at the service, at each building or structure where supplied by a feeder(s) or branch circuit(s), or at a separately derived system of a grounded or ungrounded ac system shall not be less than given in Table 250.66, except as permitted in 250.66(A) through (C).



📘 NEC 250.66 규정 해석

250.66 Size of Alternating-Current Grounding Electrode Conductor
서비스(인입선) 지점, 또는 피더(feeder)나 분기회로(branch circuit)로 전원을 공급받는 건물이나 구조물, 또는 접지형 또는 비접지형 AC 시스템의 별도 유도 시스템(separately derived system)에 설치되는

**접지 전극 도체(grounding electrode conductor)**의 크기는,

Table 250.66에서 정한 최소 크기보다 작아서는 안 된다.

단, **250.66 (A) ~ (C)**에서 허용된 경우는 예외이다.





💡 쉽게 말하면…

이 규정은 다음을 정하고 있어요:

  • ⚡ 전력 인입선(서비스) 또는 건물/구조물에 들어가는 피더나 분기회로에 **접지전극도체(GEC)**를 설치할 때,
  • 📏 **최소 도체 크기(굵기)**는 표 250.66에 따라야 한다는 뜻입니다.
  • ✅ 단, 특수한 경우는 (A)~(C) 항에 따라 예외로 작은 크기를 허용할 수 있어요.

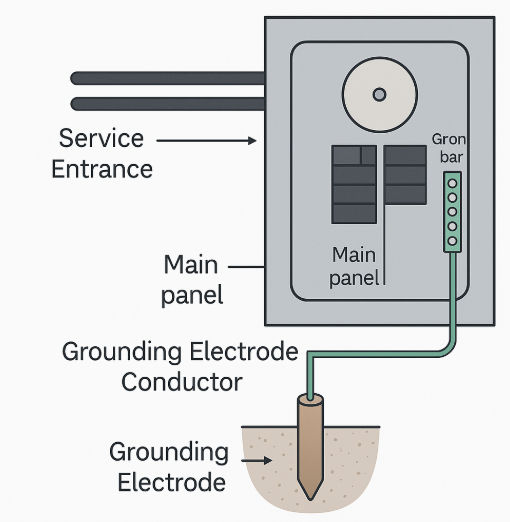

📌 서비스 인입선에서 접지전극(GEC)은 어디에 연결하나요?

서비스 인입선이 들어오는 지점에서 보통 다음 두 가지 위치 중 한 곳에 GEC를 설치해요:

  1. **서비스 장비의 접지 바(ground bar)**에 연결
  2. **패널의 메인 중성 바(neutral bar)**에 연결 (중성선과 접지가 연결되는 지점)

그리고 이 GEC는 다음과 같은 **접지 전극(Grounding Electrode)**에 연결됩니다:

  • 🧱 건물 철근 구조 (Ufer ground)
  • 🔩 접지봉 (Ground Rod)
  • 🚰 금속 수도관 등





📌 용어 간단 정리

용어의미
서비스 인입선 외부 전기 공급이 건물로 들어오는 주 전선
Grounding Electrode Conductor (GEC) 접지 시스템과 전기 설비를 연결하는 선, 낙뢰·고장 전류 대비 역할
Table 250.66 NEC에서 GEC 최소 크기 정하는 표

🔌 1. "서비스(Service)"가 뭔가요?

NEC(미국 전기 규정)에서 말하는 **"Service"**는 일반적으로:

전력회사(Utility company)로부터 건물로 공급되는 전기 라인을 말해요.
즉, 우리가 말하는 **"전기 인입선"**이에요.

  • 전기회사가 보내주는 고압 또는 저압 전기 →
  • 미터기(meter) →
  • 분전반(main panel, panelboard) 로 들어오는 이 경로가 바로 **서비스(Service entrance)**입니다.

⚡ 예:

전봇대에서 땅속이나 공중을 통해 들어오는 선 = 서비스 인입선

📏 2. AWG는 숫자가 작을수록 굵은가요?

네, 맞아요!
AWG(American Wire Gauge) 시스템은 숫자가 작을수록 전선이 더 굵어요.
👉 즉, AWG 2는 AWG 12보다 훨씬 굵은 전선이에요.

🧵 쉽게 비교해볼게요:

AWG 번호굵기 (실제로)허용 전류 (대략)
AWG 14 얇음 약 15A
AWG 12 조금 더 굵음 약 20A
AWG 10 더 굵음 약 30A
AWG 2 굵음 약 95A
1/0 AWG 엄청 굵음 약 150A 이상

🟥 한국의 **mm² 단위(제곱밀리미터)**랑 반대라서 헷갈릴 수 있어요.
한국에서는 숫자가 커질수록 굵은 선이지만,
AWG는 숫자가 작을수록 굵은 선입니다.

📌 정리하면

  • 서비스(service) = 전력회사에서 건물로 들어오는 전기 인입선 🔌
  • AWG 숫자가 작을수록 전선이 굵고, 전류 용량도 크다 💪
