병원, 헬스케어 시설의 카테고리 1 공간 의 전기설비 관련 규정(법령, 법규, 기준, 규칙, 법, 근거, CODE, 코드)
| 517.29 Essential Electrical Systems for Hospitals and Other Health Care Facilities. (A) Applicability. The requirements of Part III, 517.29 through 517.30, shall apply to critical care (Category 1) and general care (Category 2) hospitals and other health care facilities using Type 1 essential electrical systems where patients are sustained by electrical life-support equipment. ▶️ 517.29~517.30의 Part III 조항은 다음의 시설에 적용된다:
(B) Critical care (Category 1) spaces shall be served only by a Type 1 essential electrical system. ▶️ 카테고리 1 (중환자 치료) 공간은 반드시 Type 1 필수 전기 시스템만으로 전력 공급되어야 한다. |
💡 Type 1 Essential Electrical System이란?
👉 **Type 1 Essential Electrical System (타입 1 필수 전기 시스템)**은 NFPA 99에서 정의된, 헬스케어 시설용 고신뢰 전기 시스템입니다. 생명 유지 장비가 정전 시에도 멈추지 않도록 다음과 같은 특징을 갖습니다:
| ⚡ 비상 전원 공급 (예: 발전기) | 상시 대기 상태로 정전 시 즉시 작동 |
| 🧠 자동 전환 장치 (ATS) | 정전 감지 시 자동으로 비상 전원으로 전환 |
| 🔌 필수 회로 분리 | 생명 유지 장비, 환자용 콘센트, 필수 조명 등에만 사용됨 |
| ⏱️ 10초 이내 전환 요건 | 전원 공급 중단 후 10초 이내 비상 전원이 공급돼야 함 |
🏥 왜 중요할까?
카테고리 1 공간은 수술실, 집중 치료실(ICU), 응급실 등으로 환자의 생명이 전기에 달려 있기 때문에,
정전이 발생해도 시스템이 멈추지 않도록 반드시 Type 1 시스템이 필요합니다.
article 517 of the NEC for health care facility requirements.
▶️ 헬스케어 시설 관련 요건은 NEC 제517조를 참고
there are 4 categories of patient care spaces of a health care facility
: (1) Critical Care, (2) General Care, (3) Basic Care, and (4) Support.
▶️ 517.2절의 "환자 치료 공간" 정의에 따르면, 헬스케어 시설은 다음의 4개 치료 공간으로 분류된다:
① 중환자 치료(Critical Care)
② 일반 치료(General Care)
③ 기본 치료(Basic Care)
④ 지원 공간(Support)

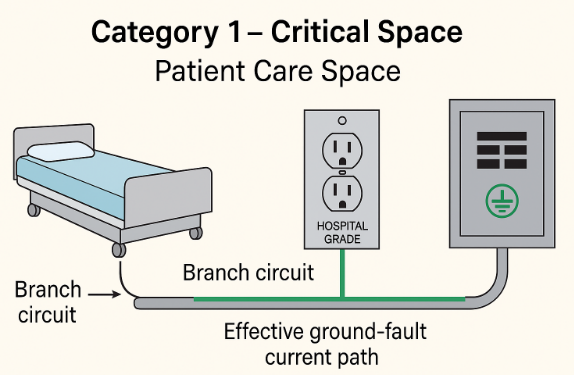

| 517.13 Grounding of Receptacles and Fixed Electrical Equipment in Patient Care Spaces. 병원 환자 진료 구역의 콘센트 및 고정식 전기 장비 접지 Wiring in patient care spaces shall comply with 517.13(A) and (B). ➡️ 환자 진료 구역에 설치되는 전기 배선은 517.13(A)와 (B) 두 조건을 모두 따라야 한다. (A) Wiring Methods. ➡️ (A) 배선 방법 All branch circuits serving patient care spaces shall be provided with an effective ground-fault current path by installation in a metal raceway system or a cable having a metallic armor or sheath assembly. ➡️ 환자 진료 구역에 전력을 공급하는 모든 분기회로는, 유효한 접지 누전 전류 경로를 반드시 갖추어야 한다. ➡️ 이를 위해 **금속 전선관 시스템(metal raceway)**이나, 금속 갑피 또는 덮개가 있는 케이블을 사용해야 한다. The metal raceway system, metallic cable armor, or sheath assembly shall itself qualify as an equipment grounding conductor in accordance with 250.118. ➡️ 이 금속 전선관, 갑피, 또는 덮개는 NEC 250.118에 따라 장비 접지 도체 역할을 수행할 수 있어야 한다. |
✅ 왜 **접지 누전 전류 경로(Ground-Fault Current Path)**가 중요할까?
👩⚕️ 환자 진료 공간은 생명 유지 장비나 의료 장비가 많아 감전 위험이 매우 높습니다. 만약 전선이나 장비에서 누전이 발생했는데 접지 경로가 없다면:
- ⚡ 누전 전류가 사람 몸을 통해 흐를 수 있음
- 🔥 장비나 배선이 과열되어 화재 위험 증가
- 🧍♀️ 특히 **환자 몸에 직접 연결된 장비(예: 심전도, 산소기기 등)**일 경우 치명적 위험
따라서 NEC는 다음을 요구합니다:
✅ 금속 전선관 또는 금속 갑피 케이블처럼, 누전 시 전류가 안전하게 접지로 흐를 수 있는 경로를 반드시 제공해야 함
✅ 이 경로는 설치된 금속 자체가 접지 역할을 할 수 있어야 함
🔄 쉽게 요약하면
"의료 공간에서는 누전이 생겨도 그 전류가 금속 관이나 금속 케이블을 통해 안전하게 접지로 흘러야 해요. 그래야 환자나 의료진이 감전되지 않죠!"
| 517.18 General Care (Category 2) Spaces. (B) Patient Bed Location Receptacles. (B) 환자 침대 위치의 콘센트 요건 Each patient bed location shall be provided with a minimum of eight receptacles. ➡️ 각 환자 침대 위치마다 최소 8개의 콘센트를 설치해야 한다. They shall be permitted to be of the single, duplex, or quadruplex type or any combination of the three. ➡️ 이 콘센트들은 단일(single), 2구(duplex), 4구(quadruplex) 형식이거나, 이 세 가지의 조합으로 설치될 수 있다. All receptacles shall be listed “hospital grade” and shall be so identified. ➡️ 모든 콘센트는 반드시 "병원용(hospital grade)" 인증을 받은 제품이어야 하며, 그렇게 식별 표시가 있어야 한다. The grounding terminal of each receptacle shall be connected to an insulated copper equipment grounding conductor sized in accordance with Table 250.122. ➡️ 각 콘센트의 접지 단자는, 절연된 구리 재질의 장비 접지선에 연결되어야 하며, 이 접지선은 NEC 표 250.122에 따라 크기를 결정해야 한다. 517.19 Critical Care (Category 1) Spaces. 517.19 중환자 치료 공간 (카테고리 1) (B) Patient Bed Location Receptacles. ➡️ (B) 환자 침대 위치의 콘센트 (1) Minimum Number and Supply. ➡️ (1) 최소 개수 및 전원 공급 요건 Each patient bed location shall be provided with a minimum of 14 receptacles, at least one of which shall be connected to either of the following: ➡️ 각 환자 침대 위치에는 최소한 14개의 콘센트가 설치되어야 한다. ➡️ 이 중 적어도 하나의 콘센트는 아래 둘 중 하나의 회로에 연결되어야 한다. (1) The normal system branch circuit required in 517.19(A) ➡️ (1) 517.19(A)에서 요구하는 정상 전원계통(branch circuit)에 연결된 회로 (2) A critical branch circuit supplied by a different transfer switch than the other receptacles at the same patient bed location ➡️ (2) 같은 침대 위치에 있는 다른 콘센트들과는 다른 전환 스위치(transfer switch)로 공급되는 중요 회로(critical branch circuit) |
❓ 왜 침대마다 최소 14개의 콘센트가 필요할까?
병원 환자용 침대 주변에는 다음과 같은 여러 의료 장비들이 필요합니다:
| 🫁 산소 공급기 (O2 Concentrator) | 호흡 보조 |
| 🩺 환자 모니터 (Monitor) | 심박수, 혈압 등 실시간 확인 |
| 💉 주입 펌프 (Infusion Pump) | 약물 정량 주입 |
| ⚡ 제세동기 (Defibrillator) | 응급 심장 충격 장비 |
| 💡 조명 또는 유동 장치 | 의료진 작업 지원 |
| 📱 간호 호출 시스템 | 긴급 호출 |
| 💻 병원 기록 시스템 연결 | 환자 정보 디지털 기록 |
이런 장비들은 하나하나 전원이 필요하므로, 2~3구짜리 콘센트 몇 개로는 부족합니다.
