NEC 430.22(A) 규정에 따르면, 모터를 공급하는 전선의 최소 암페어 용량은 전부하 전류(FLC)의 125% 이상이어야 한다.
해설)
**단일 모터(Single Motor)**를 공급하는 **전선 크기(ampacity)**를 결정할 때 적용되는 규정
1) 기본 규칙: 125% 기준 적용!
🔹 "연속 사용(Continuous Duty)"하는 모터는
→ 전선의 허용 전류(Ampacity)가 모터의 전부하전류(Full-Load Current, FLC)의 125% 이상이어야 한다.
즉,
: 전선이 최소한 모터 정격 전류의 125%를 감당할 수 있어야 한다!
예를 들어, 모터의 FLC가 100A라면?
➡ 전선의 허용 전류(Ampacity) ≥ 100A × 1.25 = 125A 이상이어야 함.
2) DC 모터의 경우 추가 규정!
📌 DC(직류) 모터는 전력을 정류기(Rectifier)를 통해 공급받음.
📌 이때, 전선 크기를 결정하는 기준이 다름.
(A) 직류(DC) 모터 - 정류기(Rectifier) 사용 시
- 정류기 입력 측(전원 → 정류기) 전선은 정류기 입력 전류의 125% 이상
- 정류기 출력 측(정류기 → 모터) 전선은 사용된 정류기 방식에 따라 다른 비율 적용됨.

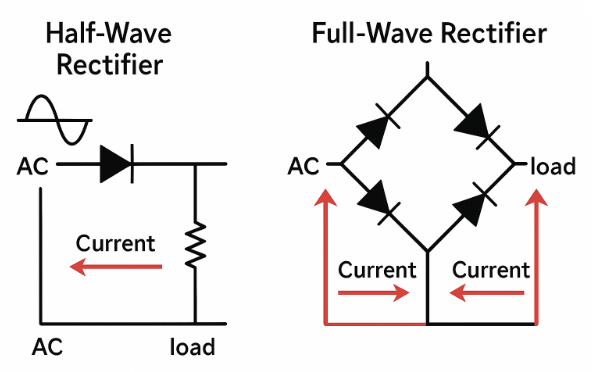

(1) 단상 반파 정류기(half-wave rectifier) 사용
🔹 전선의 허용 전류 ≥ 모터 FLC × 190% (1.9배)
🔹 전류가 한 방향으로만 흐르기 때문에 전선에 더 많은 부하가 걸려서 높은 비율 필요.
(2) 단상 전파 정류기(full-wave rectifier) 사용
🔹 전선의 허용 전류 ≥ 모터 FLC × 150% (1.5배)
🔹 전류가 양방향으로 흐르면서 더 균형 잡힌 전류 공급이 가능하므로 낮은 비율 적용.
✅ 쉽게 정리하면?
- AC 모터: 전선은 FLC의 125% 이상이어야 함.
- DC 모터:
- 정류기 입력 쪽: 정류기 입력 전류의 125% 이상
- 정류기 출력 쪽(모터 연결)
- 반파 정류기 → 190% 적용
- 전파 정류기 → 150% 적용
💡 즉, 모터의 종류와 정류기 방식에 따라 전선 크기를 다르게 선정해야 한다! 😊
원문)
430.22 Single Motor.
Conductors that supply a single motor used in a continuous duty application shall have an ampacity of not less than 125 percent of the motor full-load current rating, as determined by 430.6(A)(1), or not less than specified in 430.22(A) through (G).
(A) Direct-Current Motor-Rectifier Supplied.
For dc motors operating from a rectified power supply, the conductor ampacity on the input of the rectifier shall not be less than 125 percent of the rated input current to the rectifier. For dc motors operating from a rectified single-phase power supply, the conductors between the field wiring output terminals of the rectifier and the motor shall have an ampacity of not less than the following percentages of the motor full-load current rating:
(1) Where a rectifier bridge of the single-phase, half-wave type is used, 190 percent.
(2) Where a rectifier bridge of the single-phase, full-wave type is used, 150 percent.
