⚡ NEC 430.6 - 전선 허용 전류(Ampacity) 및 전동기 전류 계산 기준 ⚡
430.6 Ampacity and Motor Rating Determination.
✅ 📜 규정 개요
전동기(모터)를 공급하는 전선 크기는 NEC 전선 허용 전류 표를 따라야 하며, 경우에 따라 계산이 필요할 수 있음.
The size of conductors supplying equipment covered by Article 430 shall be selected from the allowable ampacity tables in accordance with 310.15(B) or shall be calculated in accordance with 310.15(C).
📌 전선 크기 결정 방법:
1️⃣ 310.15(B) 전선 허용 전류 표에서 선택 ✅
2️⃣ 310.15(C) 공식에 따라 계산 가능 ✅
Where flexible cord is used, the size of the conductor shall be selected in accordance with 400.5.
3️⃣ 유연 코드(Flexible Cord) 사용 시 400.5 기준을 따라야 함
The required ampacity and motor ratings shall be determined as specified in 430.6(A), (B), (C), and (D).
📌 전동기 전류(Ampacity) 및 정격(Rating) 결정:
430.6(A), (B), (C), (D)에 따라 결정됨 ✅
(A) General Motor Applications. For general motor applications, current ratings shall be determined based on (A)(1) and (A)(2).
🎯 (A) 일반적인 전동기 적용 (General Motor Applications)
전동기 전류값(앰페어)은 다음 2가지 방식으로 결정됨.
(1) Table Values.
Other than for motors built for low speeds (less than 1200 RPM) or high torques, and for multispeed motors,
the values given in Table 430.247, Table 430.248, Table 430.249, and Table 430.250 shall be used to determine the ampacity of conductors or ampere ratings of switches, branch-circuit short-circuit and ground-fault protection, instead of the actual current rating marked on the motor nameplate.
1️⃣ 표 값(Table Values) 사용
📌 특수한 전동기(1200RPM 미만 저속, 고토크, 다속 모터)를 제외하고,
📌 아래 표(Table)를 사용하여 전류 계산해야 함.
📌 해당 표:

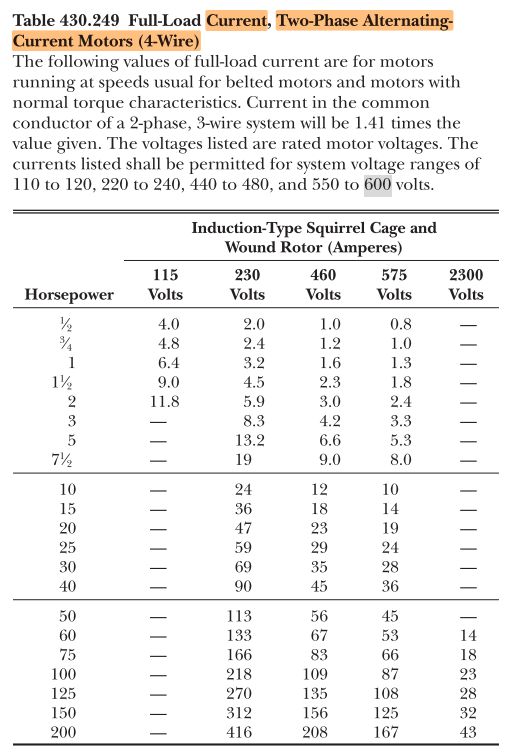

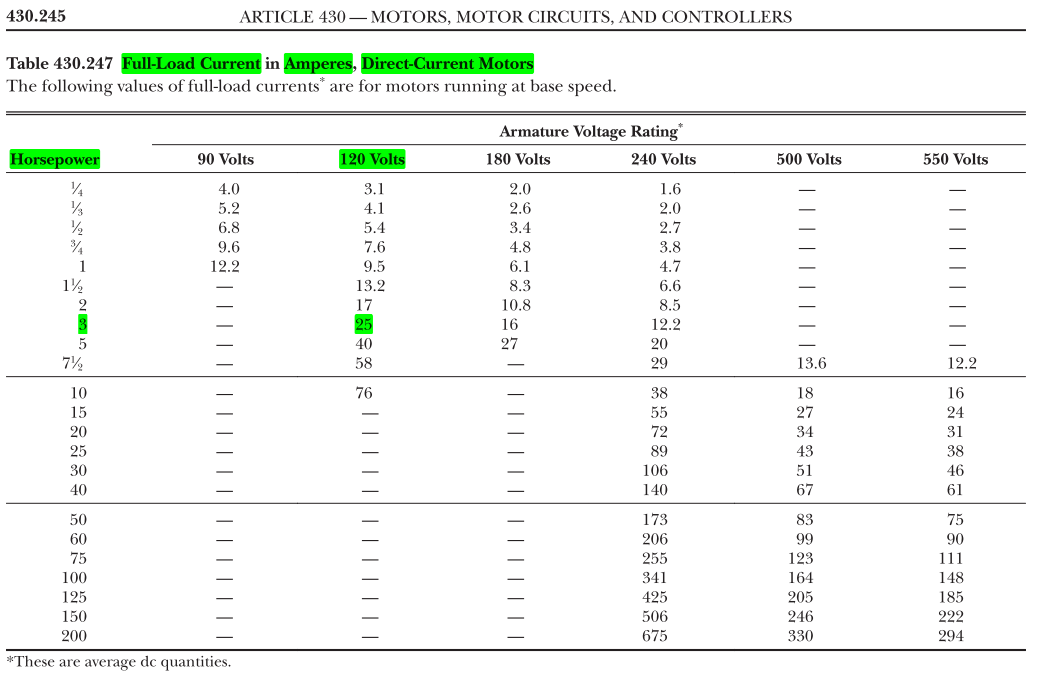

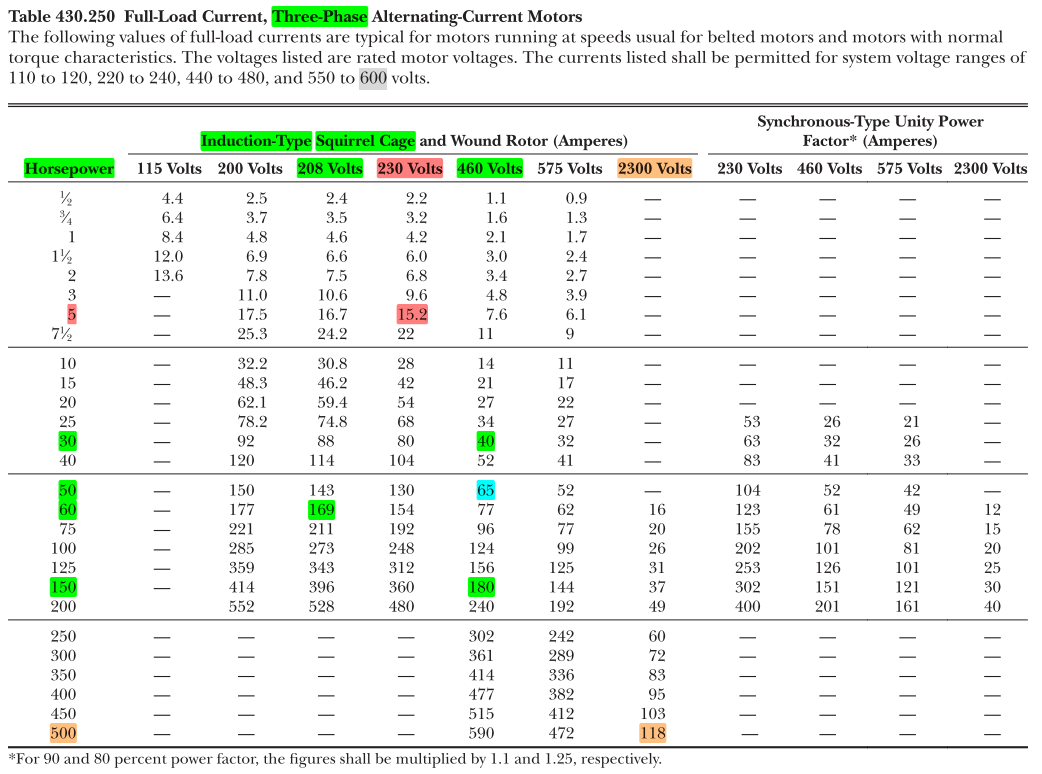

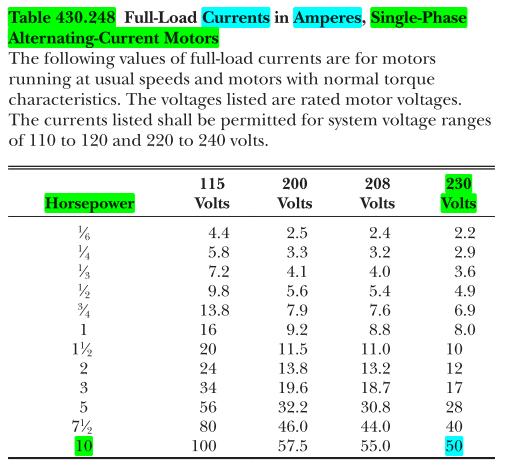

✅ Table 430.247
✅ Table 430.248
✅ Table 430.249
✅ Table 430.250
Where a motor is marked in amperes, but not horsepower, the horsepower rating shall be assumed to be that corresponding to the value given in Table 430.247, Table 430.248, Table 430.249, and Table 430.250, interpolated if necessary.
📌 중요!
- 이름표(Nameplate) 전류 대신 표의 값을 사용해야 함
- 전동기 이름표에 전류(A)만 표시되고 **마력(HP)**이 표시되지 않은 경우,
해당 표에서 가까운 마력(HP) 값을 찾아 사용
Motors built for low speeds (less than 1200 RPM) or high torques may have higher full-load currents, and multispeed motors will have full-load current varying with speed, in which case the nameplate current ratings shall be used.
2️⃣ 예외적인 경우 (이름표 전류값 사용 가능)
📌 1200RPM 미만 저속 전동기
📌 고토크(High Torque) 전동기
📌 다속(Multispeed) 전동기
👉 위 전동기는 표준 전류보다 큰 전류를 가질 수 있으므로, 이름표(Nameplate) 전류값을 사용해야 함
