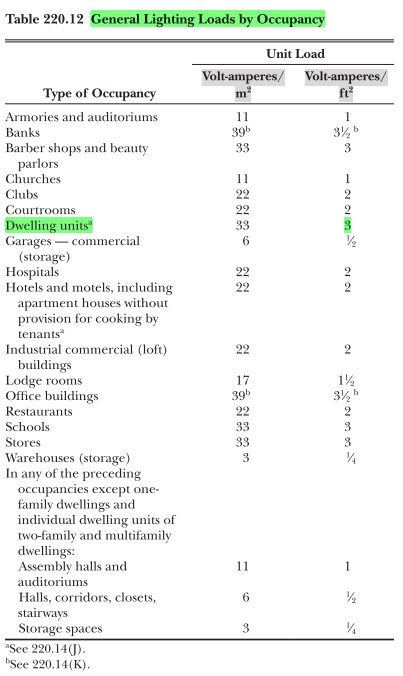

각 용도별 최소 조명 부하 요구사항
ARTICLE 220 — BRANCH-CIRCUIT, FEEDER, AND SERVICE LOAD CALCULATIONS

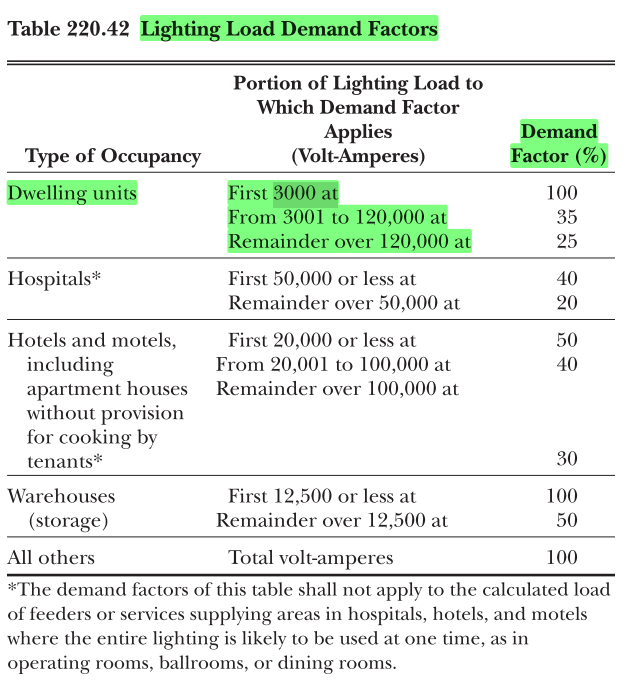

👉 조명 부하에 대한 수요율
주택의 경우
👉 처음 3,000VA는 100% 수요율을 적용
👉 3,001VA ~ 120,000VA 구간은 35% 수요율을 적용
NEC에서 조명 부하에 대해 수요율(Demand Factor)을 적용하는 이유는 실제 사용 상황이 항상 최대 부하(Maximum Load)를 요구하지 않기 때문입니다. 다시 말해, 모든 조명이 동시에 100%로 켜지는 경우는 거의 없기 때문에, 이를 반영해 현실적인 부하 예측을 하도록 NEC에서 기준을 정한 거예요.
🔍 왜 3000VA까지만 100%인가요?
- 첫 3,000VA까지는 필수 조명 부하로 간주해요.
이건 일반적으로 항상 사용되는 필수 공간(복도, 거실, 욕실 등)의 조명에 해당해요. - 그 이후의 조명 부하는 덜 빈번하게 사용되거나 간헐적인 공간들이 포함되죠. 예: 서재, 창고, 손님방 등.
📊 이건 통계적 데이터 기반이에요?
네! NEC의 수요율 규정은 오랜 시간에 걸쳐 수많은 주택, 상업시설, 공장의 전력 사용 데이터를 바탕으로 한 경험적 통계에서 나온 거예요.
예를 들어:
- 4,500 ft² 주택에 전등이 40개 있다고 해서 그걸 동시에 전부 켜고 사는 사람은 드물죠?
- NEC는 이걸 반영해서 "평균적인 최대 사용량"에 근거해 수요율을 정한 거예요.
🔦 쉽게 예시로 설명할게요:
면적 기준 VA 수요율 적용 VA
| 첫 3,000VA | 3,000VA | 100% | 3,000VA |
| 나머지 10,500VA | 10,500VA | 35% | 3,675VA |
| 합계 | 13,500VA | — | 6,675VA (필요 설계용량) |
✅ 요약하면:
- 모든 조명을 항상 동시에 쓰지 않기 때문에,
- 현실적인 전력 수요 예측을 위해 NEC는 3,000VA 이후는 35%만 적용하게 해요.
- 이건 다양한 현장과 데이터 분석에 기반한 안전하면서도 효율적인 설계 기준입니다.
