📌 (문제)
What is the maximum allowable resistance to ground (ohms) for a single grounding electrode without the need to add an additional grounding electrode according to the NEC?
NEC에 따르면 추가 접지 전극을 설치할 필요 없이 단일 접지 전극이 가질 수 있는 최대 접지 저항(옴)은 얼마입니까?
✅ NEC 규정을 통해 문제 풀이
ARTICLE 250 - GROUNDING AND BONDING
ARTICLE 250 - 접지 및 본딩
250.53 Grounding Electrode System Installation.
250.53 접지 전극 시스템 설치
(2) Supplemental Electrode Required.
(2) 추가 전극 필요
The supplemental electrode shall be permitted to be bonded to one of the following:
추가 전극은 다음 중 하나에 결합될 수 있습니다:
(1) Rod, pipe, or plate electrode
(1) 막대, 파이프 또는 플레이트 전극
(2) Grounding electrode conductor
(2) 접지 전극 도체
(3) Grounded service-entrance conductor
(3) 접지된 서비스 입구 도체
(4) Nonflexible grounded service raceway
(4) 비유연성 접지된 서비스 레이스웨이
(5) Any grounded service enclosure
(5) 접지된 서비스 인클로저
Exception: If a single rod, pipe, or plate grounding electrode has a resistance to earth of 25 ohms or less, the supplemental electrode shall not be required.
예외:
단일 막대, 파이프 또는 플레이트 접지 전극의 접지 저항이 25옴 이하인 경우, 추가 전극은 필요하지 않습니다.
🔍 쉽게 설명
접지 전극은 전기 시스템에서 매우 중요한 역할을 합니다. 만약 접지 저항이 너무 높으면 전기가 안전하게 흐르지 못하고, 위험할 수 있기 때문입니다.
NEC 규정에 따르면, 단일 접지 전극의 접지 저항은 25옴 이하여야 합니다. 만약 접지 저항이 25옴을 초과하면, 접지 전극을 하나 더 추가해야 안전합니다.
따라서 최대 허용 접지 저항은 25옴이며, 이를 초과하면 추가적인 접지 전극을 설치해야 합니다.
⚡ 기본 규정 (NEC 250.53)
- 건물이나 전기설비에는 **접지전극(Grounding Electrode)**를 설치해야 합니다.
- 보통 사용되는 접지전극은 접지봉(ground rod, pipe, plate), 건축물의 철근 콘크리트 기초 철근(UST), 금속 수도관 등이 있어요.
⚡ 추가 접지전극 설치 규정
- NEC 250.53(A)(2)에 따르면, 접지봉 하나만 설치했을 때 저항값이 25Ω 이하라면 한 개만으로 충분합니다.
- 하지만 25Ω 이하로 안 내려간다면, 반드시 두 번째 접지봉(추가 전극)을 설치해야 해요.

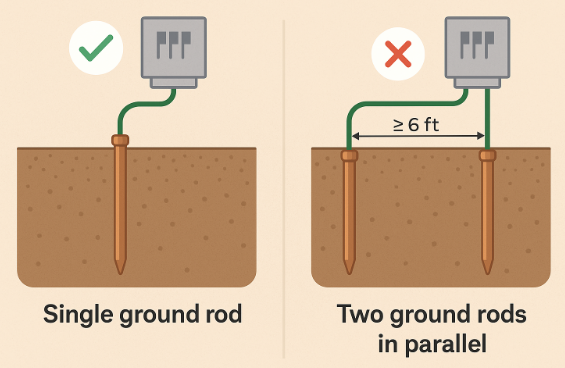

⚡ 설치 방법 (직렬 vs 병렬?)
👉 병렬 개념으로 설치합니다.
- 접지전극은 직렬로 연결하지 않고, 각각을 독립적으로 땅에 박고, 전극 사이를 전극 간격 규정(보통 6 ft 이상) 이상으로 띄워서 설치합니다.
- 두 개의 접지봉은 서로 떨어져 있지만, 결국에는 하나의 접지선(Grounding Electrode Conductor, GEC) 으로 묶여 **서비스 장치(주 차단기, 분전반 접지 바)**에 연결됩니다.
- 즉, 각각의 접지봉이 독립적으로 땅에 접촉하면서도, 전기적으로는 병렬처럼 동시에 접지 효과를 내는 구조예요.
⚡ 쉽게 비유
- 수도꼭지를 여러 개 연결할 때, 직렬로 연결하면 물이 한 줄로밖에 흐르지 못하죠 🚰
- 그런데 병렬로 연결하면, 각 수도꼭지에서 동시에 물이 나올 수 있습니다.
- 접지봉도 똑같아요. 두 개를 따로 땅에 박아야 접촉 면적이 늘어나고, 더 쉽게 전기를 대지로 흘려보낼 수 있어요.
✅ 정리
- 접지봉 1개: 저항이 25Ω 이하라면 OK
- 25Ω 이상: 추가로 1개 더 설치해야 함
- 설치 방식: 서로 떨어진 곳에 병렬로 설치 (직렬 금지)
- 모두 GEC로 묶어 서비스 장치 접지 바에 연결
