공기흡입형감지기(VESDA, ASD)의 파이프(PIPE) 설치 높이 관련 규정, 법규, 규칙, 기준(NFPA 72)

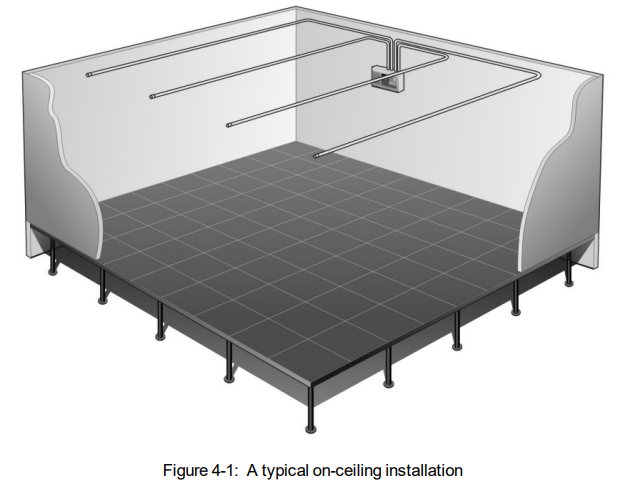

1. On-ceiling Sampling









1) VESDA(제조사) 설계 가이드

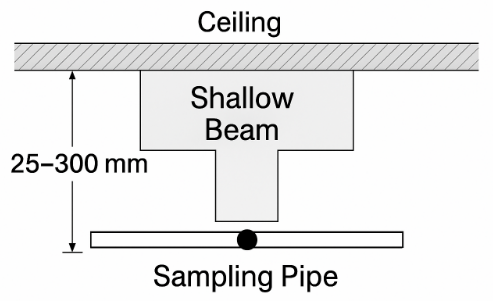

• 오픈에어(평천장) 샘플링: “파이프 네트워크는 천장 하부 25~300 mm(1~12 in)”로 매다는 것이 전형적 설치라고 명시. → 설비 적용 시 기본 값으로 가장 널리 쓰입니다.



---



2) NFPA 72 적용(샘플링 포트 = SPOT형과 동등 취급)

• 조문 취지: “성능기반 설계가 없다면, 공기흡입식의 각 샘플링 포트를 SPOT형 연기감지기와 동일한 방식(17.7.4)으로 위치·간격을 적용한다.”



17.7.3.2.4(1)

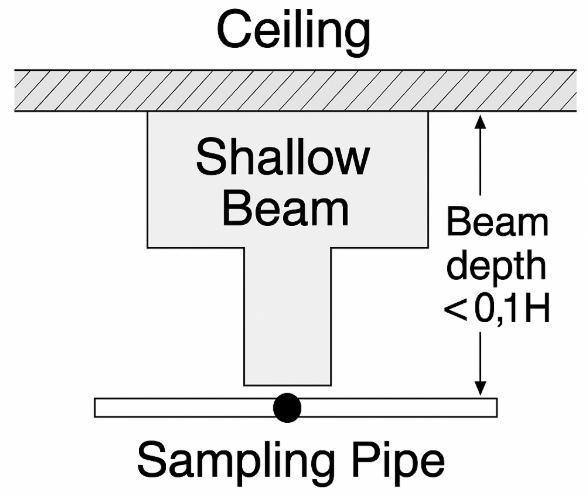

빔 깊이가 **천장 높이의 10% 미만(<0.1H)**이면
→ 스무스(평활) 천장으로 취급, 즉 정상 규정대로 설치.

→ 감지기의 위치는 천장 또는 빔의 하단

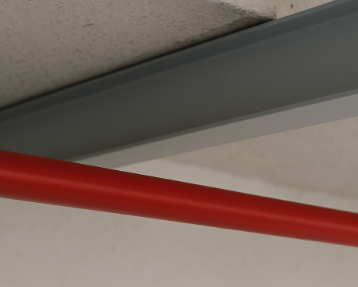

✅ 해설 빔이 얕아 공기정체(dead air)가 생기지 않기 때문에 빔 하단을 따라 파이프를 설치해도 NFPA72에서 허용 실제 설치에서는 미관/기구물 회피 등으로 많이 사용하는 방식 ✅ 핵심 정리 빔 깊이 < 0.1H → “평천장과 동일 취급” 파이프 위치: ✅ 천장 아래 25~300 mm ✅ 빔 하단 라인 둘 다 허용 빔 포켓 내부까지 들어갈 필요 없음 설치 목적과 공조기류, 배관 동선에 따라 선택하면 됨 For ceilings with beam depths of less than 10 percent of the ceiling height (0.1 H), the following shall apply: (a) Smooth ceiling spacing shall be permitted. (b) Spot-type smoke detectors shall be permitted to be located on ceilings or on the bottom of beams.







17.7.3.2.4(2)

빔 깊이 ≥0.1H 이면서
빔 간격이 **0.4H 미만(<0.4H)**이면
→ 빔 방향과 평행한 방향은 스무스 천장 기준 적용,
→ 빔을 가로지르는 방향은 스무스 천장의 절반 간격(0.5 spacing) 적용.

→ 감지기의 위치는 천장 또는 빔의 하단

✅ 해설 빔이 어느 정도 깊긴 한데(≥0.1H), 서로 너무 벌어지진 않은 경우(<0.4H) → 감지기 간격을 조금만 보정해서 설치해라는 규칙 ✅ 핵심 정리 1) 빔이 어느 정도 깊으면 연기 흐름이 좀 방해됨. 하지만 2) 빔 간격이 넓지 않으면(0.4H 미만) 연기가 포켓마다 크게 갇히는 구조는 아님. 그래서 NFPA 72가 이렇게 말함: ✅ 빔과 평행한 방향 → 그냥 평천장처럼 일반 간격으로 설치해도 OK. ✅ 빔을 가로지르는(직각) 방향 → 빔이 연기 흐름을 조금 막으니까 → 간격을 절반으로 줄여서 더 촘촘하게 설치해야 함. Where beam spacing is less than 40 percent of the ceiling height (0.4 H), the following shall be permitted for spot detectors: i. Smooth ceiling spacing in the direction parallel to the beams and at one-half smooth ceiling spacing in the direction perpendicular to the beams ii. Location of detectors either on the ceiling or on the bottom of the beams





17.7.3.2.4(3)

빔 깊이 ≥0.1H 이면서
빔 간격이 **0.4H 이상(≥0.4H)**이면
→ **각 빔 포켓(each pocket formed by the beams)**에
감지기를 배치해야 한다.
즉, 빔과 빔 사이 공간(beam pocket)마다 하나씩.



✅ 해설 빔이 깊다(≥0.1H) → 연기가 빔을 넘어서 이동하기 어려움 빔 사이가 넓다(≥0.4H) → 포켓마다 연기가 갇혀서 “연기 분리”가 일어남 그래서 NFPA 72에서는 이렇게 판단함: 👉 “각 포켓이 서로 다른 작은 방처럼 작동하니까, 각 포켓 안에 감지기 하나씩 넣어야 안전하다.” ✅ 핵심 정리 🧱 빔이 깊고 간격도 넓다 = 포켓마다 연기가 따로 모임 연기가 한 포켓에서만 쌓이고 옆 포켓으로 잘 안 넘어감. 🔥 그래서 감지기를 한 줄로만 깔면? → 연기가 모인 포켓에는 감지기가 없어 → 화재가 나도 감지가 늦음 ✅ 해결: 포켓마다 하나씩 설치 → 마치 칸막이 천장처럼 취급 → “각 칸에 감지기 1개” 느낌 Where beam spacing is equal to or greater than 40 percent of the ceiling height (0.4 H), spot-type detectors shall be located on the ceiling in each beam pocket.







---
