Triplex 케이블이란?



🔍 Triplex 케이블이란?

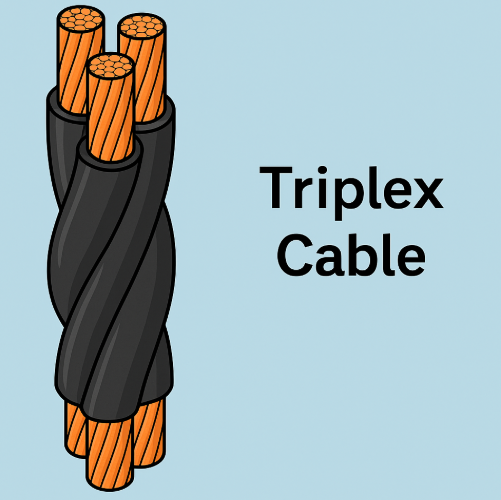

Triplex 케이블은 전력 전달을 위해 세 가닥의 전선을 꼬아서 하나처럼 구성한 케이블 시스템이에요.

📦 구성 요소:

• 3개의 도체(conductors):
  일반적으로 2개는 "Hot(상선)", 1개는 "Neutral(중성선)"
  또는 3개 모두 상선으로 사용할 수도 있어요 (예: 3상 시스템).
•
• 절연 처리:
  각 도체는 개별적으로 절연되어 있어요.
•
• 꼬임 구조(Twisted):
  3개의 전선을 일정한 간격으로 꼬아서 자기장 간섭을 줄이고, 기계적 강도를 높입니다.

🏠 어디에 쓰이나요?

• 전봇대에서 집으로 오는 서비스 전원 (특히 overhead distribution)
• 지하 매설 (direct burial) 방식에서도 사용
• 4.16kV 같은 중고압 전력 배전 시스템

---

🧠 쉽게 말하면:

Triplex 케이블은 3가닥의 전선을 하나로 묶은 전기선이에요.
서로 꼬여 있어서 설치하기도 쉽고, 전기 간섭도 줄여줘요.
고압 배전선로에 자주 사용되고, 지중 매설할 때는 일정 간격과 깊이 규정을 지켜야 해요.



---

🧠 시공방법(NEC)

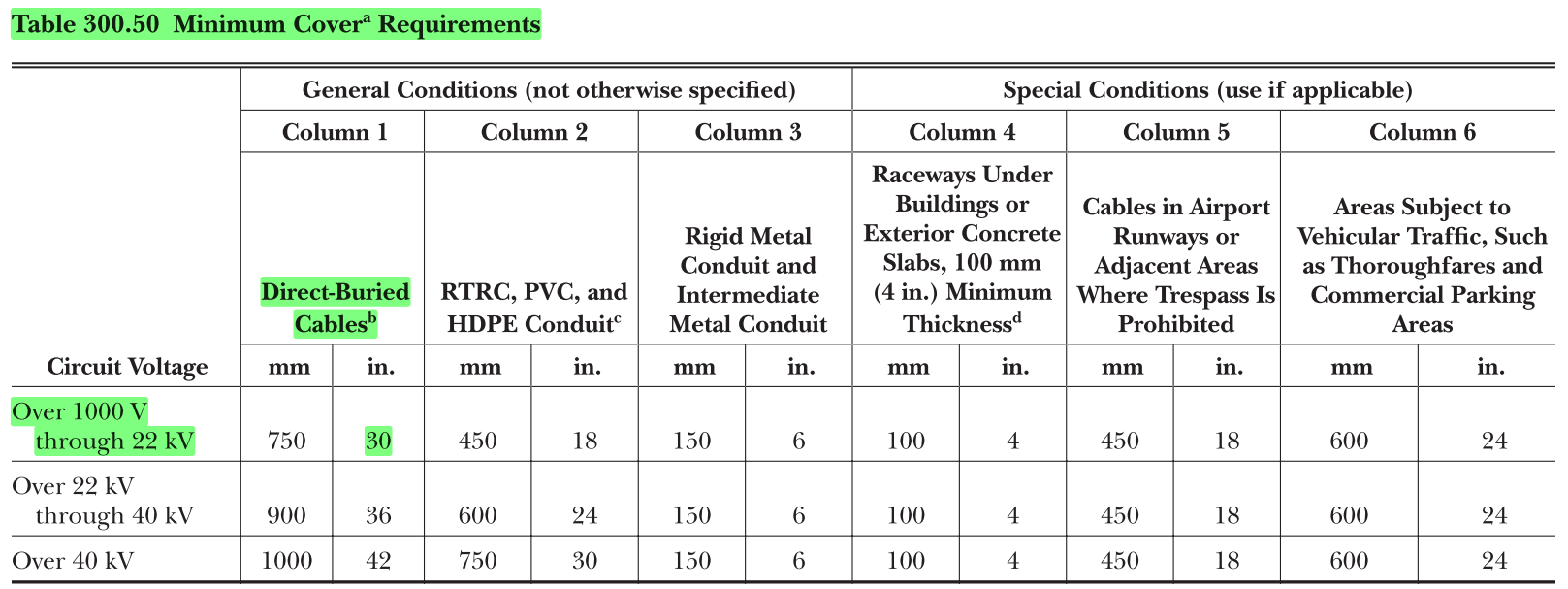

📌 매설 깊이(burial depth)

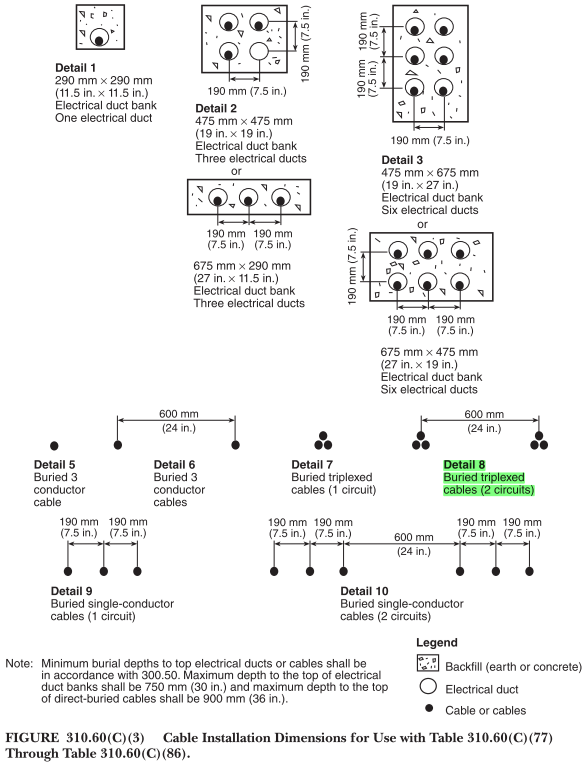

📌 분리 거리(separation distance)
