ARTICLE 695 — FIRE PUMPS
695.7 Voltage Drop.
695.7 전압 강하 (Voltage Drop)
(A) Starting.
The voltage at the fire pump controller line terminals shall not drop more than 15 percent below normal (controller-rated voltage) under motor starting conditions.
(A) 시동 중 (Starting)
**소방펌프 컨트롤러의 전원 단자(line terminals)**에서의 전압은
모터 시동 조건에서 정상(컨트롤러 정격 전압)보다 15% 이상 떨어지면 안 된다.
Exception: This limitation shall not apply for emergency run mechanical starting. [ 20: 9.4.2]
🔸 예외:
비상 운전 시 기계식 시동(emergency run mechanical starting) 조건에서는
이 제한이 적용되지 않는다.
참고:NFPA20기준,항목9.4.2참고: NFPA 20 기준, 항목 9.4.2
(B) Running.
The voltage at the load terminals of the fire pump controller shall not drop more than 5 percent below the voltage rating of the motor connected to those terminals
when the motor is operating at 115 percent of the full-load current rating of the motor.
(B) 운전 중 (Running)
모터가 정격 전류의 115%로 운전 중일 때,
**소방펌프 컨트롤러의 부하 단자(load terminals)**에서의 전압은
모터 정격 전압보다 5% 이상 떨어져서는 안 된다.

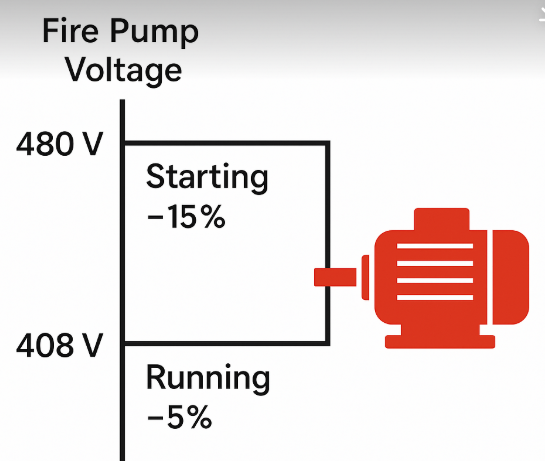

📙 쉽게 설명하면:
✅ (A) 시동 시에는?
- 펌프를 처음 켤 때, 많은 전류가 순간적으로 필요해서 전압이 잠깐 떨어질 수 있어요.
- 그래도 정상 전압보다 15% 이상 낮아지면 안 돼요.
- 예: 정격 전압이 480V라면, 최소 480 × 85% = 408V 이상 나와야 함.
- 단, 비상용 기계식 시동 방식을 사용할 경우엔 이 제한은 안 지켜도 됩니다. (예외!)
✅ (B) 운전 중에는?
- 펌프가 **평소보다 세게 돌아가는 상황 (정격 전류의 115%)**일 때도,
- 전압은 정격보다 5% 이상 낮으면 안 돼요.
- 예: 정격 전압이 480V라면, 최소 480 × 95% = 456V 이상이 나와야 해요.
