ARTICLE 700 — EMERGENCY SYSTEMS
700.10 Wiring, Emergency System.
(D) Fire Protection. Emergency systems shall meet the additional requirements in (D)(1) through (D)(3) in the following occupancies:
(1) Assembly occupancies for not less than 1000 persons
(2) Buildings above 23 m (75 ft) in height
(3) Health care occupancies where persons are not capable of self preservation
(4) Educational occupancies with more than 300 occupants
700.10 비상 시스템의 배선
(D) 화재 보호 (Fire Protection)
비상 전원 시스템은 다음과 같은 용도(occupancy)에서는 (D)(1)부터 (D)(3)까지 추가 요건을 충족해야 합니다:
1️⃣ 1000명 이상이 수용 가능한 집회 장소 (Assembly Occupancy)
2️⃣ 높이 23m(75피트) 이상인 건물
3️⃣ 자력으로 대피할 수 없는 환자가 있는 의료 시설
4️⃣ 300명 초과 학생이 있는 교육 시설
(1) Feeder-Circuit Wiring.
Feeder-circuit wiring shall meet one of the following conditions:
(1) 피더 회로 배선 (Feeder-Circuit Wiring)
피더 회로 배선은 다음 중 하나를 만족해야 합니다:
(1) The cable or raceway is installed in spaces or areas that are fully protected by an approved automatic fire suppression system.
✅ (1) 케이블 또는 배관(raceway)이 인증된 자동 화재 억제 시스템이 설치된 공간이나 영역에 설치되어 있다.
(2) The cable or raceway is protected by a listed electrical circuit protective system with a minimum 2-hour fire rating.
✅ (2) 케이블 또는 배관이 2시간 이상의 화재 저항 등급을 가진 리스트(listed)된 전기회로 보호 시스템으로 보호되어 있다.
(3) The cable or raceway is a listed fire-resistive cable system.
✅ (3) 케이블 또는 배관 자체가 리스트된 내화성 케이블 시스템이다.
(4) The cable or raceway is protected by a listed fire-rated assembly that has a minimum fire rating of 2 hours and contains only emergency circuits.
✅ (4) 케이블 또는 배관이 비상 회로만 포함하는 2시간 이상의 화재 저항 등급을 가진 리스트된 방화 구조물로 보호되어 있다.

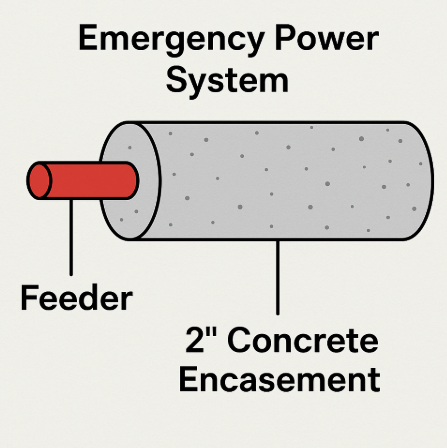

(5) The cable or raceway is encased in a minimum of 50 mm (2 in.) of concrete.
✅ (5) 케이블 또는 배관이 최소 50mm(2인치) 두께의 콘크리트로 둘러싸여 있다.
✍️ 쉽게 풀이 요약:
- 비상 전원용 피더 배선은 특수 보호가 반드시 필요합니다! 🔥
- 특히 높은 건물이나 사람이 많은 장소라면 더 엄격하게 관리해야 합니다.
- 피더 회로 보호 방법은 총 5가지 중 하나를 따라야 합니다.
🧠 왜 이렇게 엄격할까?
1. 비상 전원은 "생명"과 직결돼
- 비상 전원은 비상 조명💡, 경보장치🔔, 대피용 엘리베이터🛗, 의료 장비 등에 전력을 줘.
- 화재가 나거나 정전이 발생했을 때,
이 비상 전원이 살아있어야 사람 목숨을 지킬 수 있어!
✅ 그래서 일반 배선처럼 대충 설치하면 안 되고,
✅ 불 속에서도 최소 2시간 동안 꺼지지 않게 해야 해.
2. 왜 "2시간 보호"가 필요할까?
- 건물 화재 시, 구조 작업과 대피 시간은 보통 1~2시간 걸려.
- 이 동안 비상 조명이나 비상 전력이 꺼지면
➔ 사람들이 대피도 못 하고,
➔ 소방관들도 작업을 못 해 😱 - 그래서 "최소 2시간 동안 전선을 보호해라!"는 규정이 만들어진 거야.
🏢 현실 적용 사례
| 30층짜리 아파트 비상 전원 피더 | ➔ 2인치 콘크리트로 배선 덮기 |
| 대형 병원 비상 전원 회로 | ➔ 전용 방화덕트 사용하거나, 2시간 인증 케이블 사용 |
| 학교 체육관(1000명 이상 수용) | ➔ 자동 스프링클러 공간 안에 금속배관으로 설치 |
즉, 건물 크기와 용도에 따라
콘크리트 감싸기, 방화 케이블, 전용 덕트 같은 방식을 상황에 맞춰 선택하는 거야.
🏁 요약 한줄
비상 전원 피더는, 화재 상황에서도 최소 2시간 동안 살아남을 수 있게 엄청 튼튼하게 보호해야 한다!
