NESC Part 3: Safety Rules for Underground Lines
352. Installation
D. Depth of burial
✅ D. 매설 깊이 (Depth of Burial)
1. The distance between the top of a cable or duct and the surface under which it is installed (depth of burial) shall be sufficient to protect the cable or duct from damage imposed by expected surface usage.
1️⃣ 케이블이나 덕트 위쪽과 지표면 사이의 거리(= 매설 깊이)는 예상되는 표면 사용(예: 차량 통행, 건설 작업)으로 인한 손상을 방지할 수 있을 만큼 충분해야 한다.

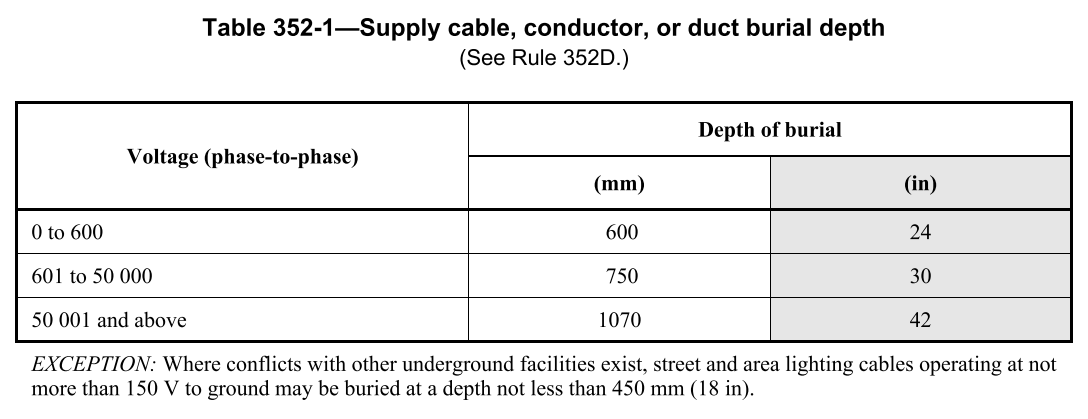

2. Supply cable or duct shall have burial depths not less than the values indicated in Table 352-1.
2️⃣ 전력 공급용 케이블이나 덕트는 Table 352-1에서 지정한 최소 매설 깊이 이상으로 묻어야 한다.
EXCEPTION: Where the burial depths required by Rule 352D2 cannot be met lesser depths than indicated in Table 352-1 may be used if supplemental mechanical protection is provided.
The supplemental mechanical protection shall be sufficient to protect the cable or duct from damage imposed by expected surface usage.
Where the cable is installed in duct, additional supplemental mechanical protection is not required if the duct is of sufficient strength to protect the cable from expected surface usage.
- 만약 규정된 최소 깊이(352D2)를 확보할 수 없는 경우, 추가적인 기계적 보호(supplemental mechanical protection)를 제공하면 더 얕게 묻을 수도 있다.
- 추가 보호는 예상되는 표면 사용(예: 차량이 다니는 도로, 중장비 운행 지역 등)으로부터 케이블을 보호할 수 있을 정도여야 한다.
- 덕트 안에 전선을 설치하는 경우, 덕트 자체가 충분한 보호 기능을 한다면 추가 보호 장치는 필요하지 않다.
NOTE 1: Cable depths at the time of installation may need to be adjusted to meet known grade changes.
1️⃣ 설치 시점의 케이블 깊이는, 추후 지면 높이 변화(= 도로 공사 등)에 맞춰 조정될 수도 있다.
NOTE 2: In areas where frost conditions could damage cables or ducts, greater burial depths than indicated in Table 352-1 may be desirable.
2️⃣ 기온이 낮아 지반이 얼어서 케이블이나 덕트가 손상될 위험이 있는 지역에서는, Table 352-1에 지정된 것보다 더 깊이 매설하는 것이 좋다.
예외 규정(EXCEPTION):
다른 지중 시설물(underground facilities)과의 충돌(간섭)이 발생하는 경우,
- 지상 및 도로 조명 케이블(street and area lighting cables)
- 접지 전압(Voltage to ground)이 150V 이하인 경우,
- 최소 매설 깊이는 450mm(18인치)까지 허용된다.
✅ 원래 지중 전선 매설 깊이는 **NESC 표준에 따라 최소 30인치(76cm)**여야 함.
✅ 하지만 예외적으로,
- 전압이 낮은(150V 이하) 도로 및 지역 조명용 케이블의 경우
- 다른 지하 시설물(상수도, 가스관 등)과 간섭이 있을 때
- 18인치(45cm)까지 얕게 묻어도 된다.
즉, 저전압 조명 케이블은 예외적으로 얕게 묻을 수 있다!
🔹 쉽게 설명!
이 규정은 전선(또는 덕트)이 손상되지 않도록 충분한 깊이에 매설해야 한다는 내용
💡 하지만 만약 공간이 부족해서 규정된 깊이만큼 묻을 수 없다면, 대신에 강한 보호 장치(예: 콘크리트 덮개, 강철 덕트 등)를 추가하면 더 얕게 묻을 수도 있음.
✅ 그리고 덕트 안에 전선을 넣으면 덕트 자체가 보호 역할을 하니까, 추가 보호 장치는 필요 없다는 것도 핵심 포인트
👉 즉, 원칙적으로는 최소 깊이 이상으로 묻어야 하지만, 경우에 따라 보호 장치를 추가하면 더 얕게 설치할 수도 있다는 내용 🔧✨
