NEC
ARTICLE 500 — HAZARDOUS (CLASSIFIED) LOCATIONS, CLASSES I, II, & III, DIVISIONS 1 & 2
📘 [NEC Article 500 — 위험 장소 (Hazardous Locations), Class I, II, III – Division 1 & 2]
500.5 Classifications of Locations.
🔶 500.5 위험 장소 분류

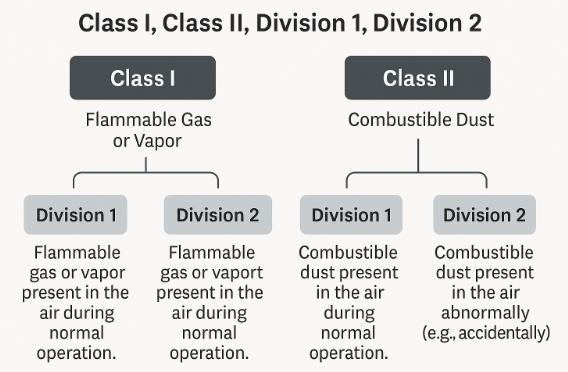

(C) Class II Locations.
(C) Class II Locations (클래스 2 장소)
Class II locations are those that are hazardous because of the presence of combustible dust.
👉 Class II 장소는 가연성 분진(combustible dust) 때문에 폭발 위험이 있는 장소입니다.
Class II locations shall include those specified in 500.5(C)(1) and (C)(2).
이 Class II 장소는 아래에 지정된 두 가지 경우로 나뉩니다:
(2) Class II, Division 2.
A Class II, Division 2 location is a location:
🔶 (2) Class II, Division 2.
Class II, Division 2 장소란 다음 중 하나 이상의 조건에 해당하는 장소입니다:
(1) In which combustible dust due to abnormal operations may be present in the air in quantities sufficient to produce explosive or ignitible mixtures; or
✅ (1) **비정상적인 운전(abnormal operations)**으로 인해
공기 중에 폭발성 또는 점화성 혼합물을 만들 수 있을 정도로 가연성 분진(combustible dust)이 존재할 수 있는 경우
(2) Where combustible dust accumulations are present but are normally insufficient to interfere with the normal operation of electrical equipment or other apparatus, but could as a result of infrequent malfunctioning of handling or processing equipment become suspended in the air; or
✅ (2) 가연성 분진이 쌓여 있긴 하지만,
평소에는 전기기기나 기타 장비의 정상 작동을 방해하지 않을 정도이고,
단지 드물게 발생하는 장비 고장이나 오작동으로 인해
이 분진이 공기 중에 부유하게 될 수 있는 경우
(3) In which combustible dust accumulations on, in, or in the vicinity of the electrical equipment could be sufficient to interfere with the safe dissipation of heat from electrical equipment, or could be ignitible by abnormal operation or failure of electrical equipment.
✅ (3) 가연성 분진이 전기기기 표면, 내부 또는 주변에 쌓여 있어서
- 전기기기의 열 방출(safe dissipation of heat)을 방해하거나,
- 이상 작동 또는 고장 시에 점화될 수 있는 경우
Informational Note No. 1: The quantity of combustible dust that may be present and the adequacy of dust removal systems are factors that merit consideration in determining the classification and may result in an unclassified area.
ℹ️ 정보 주석 1 (Informational Note No.1):
존재할 수 있는 분진의 양과 분진 제거 시스템의 적절성도 위험 장소로 분류할지를 결정할 때 고려해야 할 요소이며,
**해당 조건이 적절하면 아예 ‘비위험 장소(unclassified area)’**로 볼 수도 있다.
Informational Note No. 2: Where products such as seed are handled in a manner that produces low quantities of dust, the amount of dust deposited may not warrant classification.
ℹ️ 정보 주석 2 (Informational Note No.2):
**씨앗(seed)**과 같은 제품을 취급할 때처럼 적은 양의 분진만 생성되는 작업의 경우,
분진이 쌓인 양이 분류(Classification)를 정할 정도로 충분하지 않을 수 있다.
ARTICLE 502 — CLASS II LOCATIONS
📘 [NEC Article 502 — Class II Locations]
502.125 Motors and Generators.
🔶 502.125 모터 및 발전기
(B) Class II, Division 2.
(B) Class II, Division 2
In Class II, Division 2 locations, motors, generators, and other rotating electrical equipment
Class II, Division 2 지역에서는 모터, 발전기, 회전식 전기기기는 다음 조건을 충족해야 합니다:
shall be totally enclosed nonventilated, totally enclosed pipeventilated, totally enclosed water-air-cooled, totally enclosed fan-cooled, or dust-ignitionproof, for which maximum full-load external temperature shall be in accordance with 500.8(D)
- 완전 밀폐형 비환기식 (Totally Enclosed Non-Ventilated, TENV)
- 완전 밀폐형 파이프 환기식 (Totally Enclosed Pipe Ventilated, TEPV)
- 완전 밀폐형 공기-수 냉각식 (Water-Air-Cooled)
- 완전 밀폐형 팬 냉각식 (Fan-Cooled, TEFC)
- 또는 Dust-Ignition-Proof 타입일 것.
(2) for normal operation when operating in free air (not dust blanketed) and shall have no external openings.
그리고 다음 조건도 반드시 충족해야 함:
- **외부 표면 온도는 500.8(D)(2)**에 따라야 하며,
- 외부에 구멍이 없어야 함 (no external openings)
- 정상 운전 중, 분진으로 덮이지 않고 자유 공기 상태에서의 동작 조건을 기준으로 함.
산업시설에서의 적절한 모터 외함 선택(Motor Enclosure Selection)
✅ 1. Totally Enclosed, Non-Vented (TENV)
완전 밀폐형, 통풍구 없음
- 특징: 내부와 외부가 완전히 차단되어 있으며, 자연 냉각 방식.
- 장점: 먼지, 수분, 오염물 유입 방지.
- 사용 장소: 가연성 분진이 있는 위험 장소.
- ✅ Class II, Div.2 적합
✅ 2. Totally Enclosed, Pipe Ventilated (TEPV)
완전 밀폐형, 파이프를 통한 통풍
- 특징: 외부 공기를 파이프를 통해 필터링하여 통풍시키는 방식.
- 장점: 공기 흐름을 유지하면서도 분진 유입은 막을 수 있음.
- ✅ Class II, Div.2 적합
✅ 3. Totally Enclosed, Fan-Cooled (TEFC)
완전 밀폐형, 외부 팬으로 냉각
- 특징: 밀폐된 외함이지만 외부에 팬이 달려 있어 외부 공기로 식힘.
- 장점: 분진이 직접 모터 내부로 유입되지는 않음.
- ✅ Class II, Div.2 적합
✅ 4. Dust-Ignition-Proof
분진 폭발 방지형
- 특징: 모터 내 분진이 들어와 점화되어도 외부로 폭발이 전달되지 않도록 설계됨.
- 장점: Class II, Div.1 및 Div.2에서 모두 사용 가능
- ✅ Class II, Div.2 적합 (가장 안전)
✅ 5. Water/Air-Cooled
물 또는 공기로 냉각하는 방식
- 특징: 밀폐 구조로 되어 있으며, 냉각을 위한 별도 루프가 있음.
- 장점: 냉각 효율이 높고 외부 오염물과 분리됨
- ✅ Class II, Div.2 적합
❌ 6. Open Drip Proof (ODP)
오픈형, 드립 방지 구조
- 특징: 외부 공기를 직접 빨아들여 내부 냉각. 물방울이나 먼지가 위에서 떨어지면 방지할 수 있도록 상단 설계만 보강.
- 단점: 분진이나 습기, 기름 등 오염물질이 내부로 들어올 수 있음
- ❌ Class II, Div.2 부적합
🔍 요약표
| TENV | 완전 밀폐 | 자연 냉각 | ✅ 가능 |
| TEPV | 밀폐 + 파이프 | 파이프 통풍 | ✅ 가능 |
| TEFC | 밀폐 + 외부 팬 | 공기 냉각 | ✅ 가능 |
| Dust-Ignition-Proof | 밀폐 + 방폭 | 다양 | ✅ 가능 (Div.1, Div.2 모두) |
| Water/Air-Cooled | 밀폐형 | 물/공기 냉각 | ✅ 가능 |
| Open Drip Proof (ODP) | 반개방형 | 외부 공기 사용 | ❌ 부적합 |
