NEC
Part III. Disconnecting Means
690.15 Disconnection of Photovoltaic Equipment.
(A) Location.
🔹 (A) Location — 위치 규정
Isolating devices or equipment disconnecting means shall be installed in circuits connected to equipment at a location within the equipment, or within sight and within 3 m (10 ft) of the equipment.
절연 장치나 장비 차단장치는 해당 장비의 회로에 장비 내부 또는 장비에서 눈에 보이는 위치에서 3미터(10피트) 이내에 설치되어야 한다.
An equipment disconnecting means shall be permitted to be remote from the equipment where the equipment disconnecting means can be remotely operated from within 3 m (10 ft) of the equipment.
단, 차단장치를 원격 조작할 수 있다면, 장비로부터 3미터 이내에서 원격 조작이 가능하다면 장비와 떨어진 위치에 설치해도 허용된다.
💡 쉽게 설명하면:
- 차단장치는 장비 안이나, 장비에서 눈에 보이는 3미터 이내에 있어야 해요.
- 만약 리모컨이나 자동 스위치처럼 3미터 안에서 조작이 가능하다면, 떨어진 곳에 설치해도 OK예요.
Part III. Disconnecting Means
690.13 Photovoltaic System Disconnecting Means.
(D) Maximum Number of Disconnects.
Each PV system disconnecting means shall consist of not more than six switches or six sets of circuit breakers, or a combination of not more than six switches and sets of circuit breakers, mounted in a single enclosure, or in a group of separate enclosures.
각 PV 시스템 차단장치는 최대 6개의 스위치 또는 6개의 차단기 세트, 또는 그 조합으로 구성되어야 하며, 하나의 박스(엔클로저) 안이나 묶여 있는 여러 박스에 설치될 수 있다.
A single PV system disconnecting means shall be permitted for the combined ac output of one or more inverters or ac modules in an interactive system.
여러 개의 인버터 또는 AC 모듈에서 나오는 전체 AC 출력에 대해서는 하나의 PV 차단장치로 통합 설치하는 것이 허용된다.
💡 쉽게 설명하면:
- PV 시스템에는 차단장치를 최대 6개까지 설치할 수 있어요.
- 여러 인버터가 있더라도, 하나의 메인 차단장치로 통합 가능해요.
- 설치 위치는 하나의 박스 또는 같이 묶인 여러 박스에 할 수 있어요.
Part III. Disconnecting Means
690.13 Photovoltaic System Disconnecting Means.
(E) Ratings.
The PV system disconnecting means shall have ratings sufficient for the maximum circuit current available short-circuit current, and voltage that is available at the terminals of the PV system disconnect.
태양광 시스템의 차단장치는, 그 단자에서 발생 가능한 최대 회로 전류, 단락 전류, 전압을 감당할 수 있는 충분한 정격을 가져야 한다.
💡 쉽게 설명하면:
- PV 차단기는 실제로 나올 수 있는 최대 전류와 전압을 견딜 수 있도록 설계돼야 해요.
- 즉, 모든 위험 상황을 커버할 수 있을 만큼 튼튼한 차단기여야 해요.
Part III. Disconnecting Means
690.13 Photovoltaic System Disconnecting Means.
(F) Type of Disconnect.
(1) Simultaneous Disconnection.
The PV system disconnecting means shall simultaneously disconnect the PV system conductors of the circuit from all conductors of other wiring systems.
PV 시스템 차단장치는, 해당 회로의 PV 도체를 다른 배선 시스템의 모든 도체로부터 동시에 차단해야 한다.
The PV system disconnecting means shall be an externally operable general-use switch or circuit breaker, or other approved means.
차단장치는 외부에서 조작 가능한 일반 스위치나 차단기 또는 승인된 장치여야 한다.
A dc PV system disconnecting means shall be marked for use in PV systems or be suitable for backfeed operation.
DC PV 시스템의 차단장치는 PV 시스템 전용 표시가 있어야 하며, 역전류(backfeed) 조건에도 적합해야 한다.
💡 쉽게 설명하면:
- PV 차단기는 전기를 한 번에 전부 끊을 수 있어야 해요.
- 외부에서 손으로 조작 가능해야 하고, PV 전용 표시도 있어야 해요.
- 특히 DC 시스템에서는 역방향 전류도 대비해야 해요.

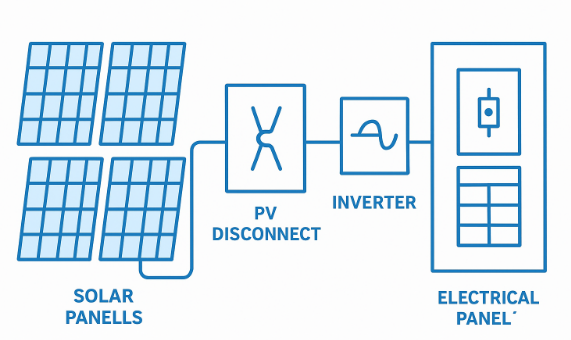

✅ NEC에서 말하는 "PV 시스템 차단장치"는?
NEC 2017에서 말하는 **"PV System Disconnecting Means"**는 단순히 전기 보호용이 아니라:
🔒 시스템을 전기적으로 완전히 분리(isolate)하기 위한 장치예요.
작업자 안전을 확보하거나 화재 시 전체 PV 시스템을 신속히 차단해야 하므로 NEC가 요구하는 성능 및 기능을 갖춰야 합니다.
✔️ 요구 조건 정리:
- 외부에서 조작 가능할 것 (ex: 손잡이로 on/off 가능)
- 동시 차단 가능할 것 (모든 극, 모든 회선이 한번에 차단)
- 정격 전류/전압, 단락전류 감당 가능할 것
- PV 시스템 전용 표시 또는 역전류(backfeed) 대응 가능할 것
**"역전류(backfeed) 대응 가능"**이라는 말은, 전류가 '원래 흐르는 방향'과 반대로 흐를 수 있는 상황에도 안전하게 작동할 수 있어야 한다는 뜻이에요.
🔁 역전류(Backfeed)란?
일반적인 전류 흐름:
[발전소] ➝ [전력회사] ➝ [전기 계량기] ➝ [가정, 시설]
태양광(PV) 시스템이 있을 경우:
태양광에서 전기를 자가 소비하고, 남는 전기를 전력망(grid)에 되팔 수 있어요.
이때 전류 흐름이 거꾸로 될 수 있습니다:
[태양광] ➝ [가정/시설 내 부하] ➝ [전력회사로 역류]
이게 바로 **역전류 (backfeed)**입니다.
⚡ 왜 문제인가?
일반적인 차단기나 스위치는 한 방향의 전류 흐름만 고려해서 설계된 경우가 많아요.
하지만 태양광 시스템에서는:
- 양방향 전류 흐름이 존재할 수 있음.
- 예를 들어 전원을 껐는데, 반대쪽에서 역전류가 들어오면
➤ 작업자 감전 위험, 장비 손상, 화재 위험 등이 발생할 수 있어요.
✅ 그래서 NEC는 요구합니다:
PV 차단장치(disconnecting means)는 반드시
**"역전류(backfeed)를 견디고 안전하게 작동할 수 있는 장비"**여야 함!
예)
- 전용 PV disconnect switch
- 또는 "suitable for backfeed" 라고 명시된 차단기만 사용 가능
