ARTICLE 210 — BRANCH CIRCUITS
- Article 210.8 Ground-Fault Circuit-Interrupter Protection for Personnel
🟦
Ground-fault circuit-interrupter protection for personnel shall be provided as required in 210.8(A) through (E).
🟨
210.8(A)부터 (E)까지 요구하는 경우에는 인체 보호용 GFCI(누전 차단기) 보호를 반드시 제공해야 한다.
🟦
The ground-fault circuit interrupter shall be installed in a readily accessible location.
🟨
GFCI는 쉽게 접근할 수 있는 위치에 설치되어야 한다.
🟦
Informational Note No. 1: See 215.9 for ground-fault circuit-interrupter protection for personnel on feeders.
🟨
안내 참고사항 1: 피더(배전선)에서의 GFCI 보호는 215.9절을 참조하세요.
🟦
Informational Note No. 2: See 422.5(A) for GFCI requirements for appliances.
🟨
안내 참고사항 2: 가전제품에 대한 GFCI 요구사항은 422.5(A)를 참조하세요.
🟦
For the purposes of this section, when determining distance from receptacles the distance shall be measured as the shortest path the cord of an appliance connected to the receptacle would follow without piercing a floor, wall, ceiling, or fixed barrier, or passing through a door, doorway, or window.
🟨
본 절의 거리 측정 시, 콘센트로부터의 거리는 연결된 기기의 전선이 바닥, 벽, 천장 또는 고정된 장벽을 관통하거나 문, 출입구 또는 창문을 통과하지 않고 따라갈 수 있는 가장 짧은 경로로 측정해야 한다.
📘 (A) 주거용 공간 (Dwelling Units)
🟦
All 125-volt, single-phase, 15- and 20-ampere receptacles installed in the locations specified in 210.8(A)(1) through (10) shall have ground-fault circuit-interrupter protection for personnel.
🟨
주거용 공간에서 210.8(A)(1)부터 (10)에 명시된 장소에 설치되는 모든 125V, 단상, 15A 및 20A 콘센트는 반드시 GFCI 보호가 있어야 한다.
📍**(1) Bathrooms**
🚿 욕실
📍**(2) Garages, and also accessory buildings that have a floor located at or below grade level not intended as habitable rooms and limited to storage areas, work areas, and areas of similar use**
🚗 차고 및 지면과 같거나 아래에 위치한 비거주용 보조건물 (창고, 작업장 등)
📍**(3) Outdoors**
🌳 실외
🟦 예외:
Receptacles that are not readily accessible and are supplied by a branch circuit dedicated to electric snow-melting, deicing, or pipeline and vessel heating equipment shall be permitted to be installed in accordance with 426.28 or 427.22, as applicable.
🟨
눈 제거, 제빙 또는 배관·탱크 가열 장비에만 전원을 공급하는 전용 회로에서 쉽게 접근할 수 없는 콘센트는 426.28 또는 427.22에 따라 설치할 수 있다.
📍**(4) Crawl spaces — at or below grade level**
🏠 지면 또는 그 이하에 위치한 크롤 스페이스
📍**(5) Unfinished portions or areas of the basement not intended as habitable rooms**
🏗️ 거주용이 아닌, 마감되지 않은 지하실 부분 또는 공간
🟦 예외:
A receptacle supplying only a permanently installed fire alarm or burglar alarm system shall not be required to have ground-fault circuit-interrupter protection.
🟨
영구적으로 설치된 화재경보기 또는 도난경보기만을 공급하는 콘센트는 GFCI 보호가 필요 없다.
🟩 참고사항:
Receptacles installed under the exception to 210.8(A)(5) shall not be considered as meeting the requirements of 210.52(G).
👉 이 예외에 따라 설치된 콘센트는 210.52(G)의 요구사항을 충족하는 것으로 간주되지 않는다.
📍**(6) Kitchens — where the receptacles are installed to serve the countertop surfaces**
🍽️ 주방 — 조리대 상부에 설치된 콘센트
📍**(7) Sinks — where receptacles are installed within 1.8 m (6 ft) from the top inside edge of the bowl of the sink**
🚰 싱크대 — 싱크 내부 가장자리 상단으로부터 1.8m 이내에 설치된 콘센트
📍**(8) Boathouses**
🚤 보트하우스
📍**(9) Bathtubs or shower stalls — where receptacles are installed within 1.8 m (6 ft) of the outside edge of the bathtub or shower stall**
🛁 욕조 또는 샤워부스 — 외곽 가장자리로부터 1.8m 이내에 설치된 콘센트
📍**(10) Laundry areas**
🧺 세탁 공간
✅ 정리 요약
- GFCI가 반드시 필요한 곳들은 욕실, 주방 조리대, 세탁실, 야외, 차고, 지하실, 보트하우스, 싱크대 주변 등입니다.
- GFCI는 사람을 감전사고로부터 보호하기 위해 설치하며, 특히 물이나 습기가 있는 공간에서 필수입니다.
- 접근 가능한 위치에 설치되어야 하며, 측정 거리 기준도 전선이 갈 수 있는 실제 경로로 계산해야 합니다.
✅ 1. GFCI (Ground Fault Circuit Interrupter)
🇺🇸 미국에서 사용하는 누전 감지 차단기
- 기능:
→ 전류가 누설되어 사람이 감전될 수 있는 위험을 감지하면 즉시 전원을 차단
→ 인체 보호용입니다 (특히 물기 있는 욕실, 부엌, 세탁실 등에서 사용) - 작동 원리:
→ **전류의 유입(Hot)**과 유출(Neutral) 사이의 불균형을 감지해 5mA 정도의 누설전류가 흐르면 차단합니다.
→ 매우 민감한 장치입니다. - 한국의 "누전차단기"와 거의 동일한 역할을 합니다.
✅ 2. 국내의 누전차단기 (ELB, Earth Leakage Breaker)
🇰🇷 한국의 누전차단기
- 기능:
→ 누설전류가 일정 수준 이상 흐르면 자동으로 차단 (일반적으로 30mA 또는 15mA 감도)
→ 감전 사고나 화재 예방이 목적 - 차이점:
→ 대부분 분전반 단위로 설치되어 있고
→ 전로 전체 또는 구역 단위 보호가 중심입니다.
→ 미국의 GFCI보다 커버 범위가 큼 (콘센트 단위보다 큰 단위 보호)

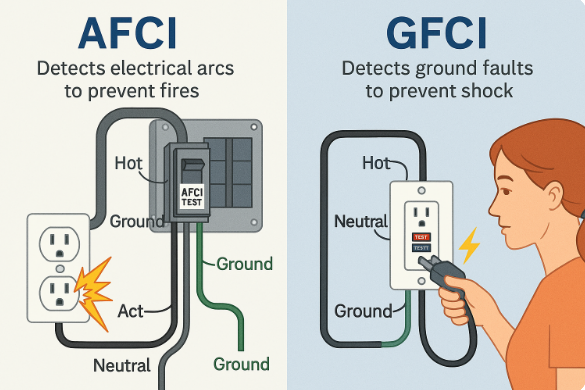

✅ 3. AFCI (Arc-Fault Circuit Interrupter)
🇺🇸 미국의 아크 차단기
- 기능:
→ **전선 간 접촉 불량, 절연 손상 등으로 인한 전기 아크(불꽃)**를 감지해 차단
→ 화재 예방용입니다 (특히 침실, 거실, 일반 실내 구역에 사용) - GFCI와 다름:
→ GFCI는 감전 사고 방지,
→ AFCI는 전기 화재 방지에 초점을 둠
🔍 정리 비교표
| 주요 용도 | 감전 방지 | 화재 방지 | 감전 방지, 화재 예방 |
| 작동 원리 | 누설전류 감지 | 아크(불꽃) 감지 | 누설전류 감지 |
| 설치 위치 | 콘센트·분기 회로 | 침실·거실 회로 | 분전반, 건물 내 회로 |
| 감도 | 약 5mA | 아크 패턴 | 보통 15~30mA |
💡 결론:
- GFCI는 한국의 누전차단기와 기능적으로 비슷하지만, 미국에서는 콘센트 단위로 설치됩니다.
- AFCI는 GFCI와 전혀 다른 기능으로, 아크로 인한 화재를 막기 위한 장치입니다.
- 미국에서는 욕실·주방엔 GFCI, 거실·침실 등에는 AFCI를 사용하는 식으로 구역별로 나눠 설치합니다.
