📌 GMD (Geometric mean distance =기하평균거리) 가 쓰이는 주요 분야

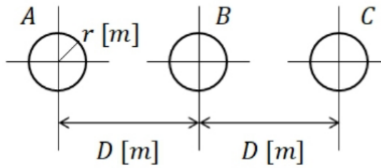

1. 송전선로 인덕턴스 계산
   • 3상 송전선로의 단위 길이당 인덕턴스 LLL를 계산할 때,
     도체 간 거리를 GMD로 대표값처럼 사용합니다.
   • 예:

여기서 GMR(Geometric Mean Radius)은 도체 반경의 기하평균입니다.

1. 선로 정전용량(Capacitance) 계산
   • 도체 간 전기적 간격이 커질수록 정전용량은 줄어듭니다.
   • GMD를 통해 상 간 전위 차를 결정하는 전계 해석에 사용됩니다.
2. 전계(EMF)와 자계(MF) 설계 평가
   • 송전선로 근처 전계·자계 값 계산 시,
     도체 배치와 간격을 GMD로 단순화하여 계산합니다.
3. 다회선(이중회선) 송전선로 설계
   • 한 회선의 물리적 간격이 일정하지 않을 때,
     GMD를 사용해 균등배열 등가모델로 변환 후 계산.
4. 장거리 송전 설계 시 경제성 평가
   • 인덕턴스·정전용량 → 송전손실, 안정도, 전압변동률 계산 →
     이를 토대로 도체 배치, 크로스암 길이, 철탑 구조 결정.

---

💡 쉽게 말하면

GMD는 복잡한 도체 배열을 하나의 평균 간격으로 단순화해
전기적 특성(인덕턴스·정전용량)을 빠르고 표준적으로 계산하기 위한 값이에요.
실무에서는 송배전 설계, 인덕턴스·정전용량 표 작성, EMF 해석 등에 꼭 들어갑니다.
