🚒 스프링클러설비 건식(드라이)밸브(Dry Pipe Valve) 트립 테스트(Trip Test) 완벽 정리
NFPA & FM 기준을 중심으로
스프링클러 소방 시스템 중 건식(dry) 스프링클러 시스템은 배관 내부가 물이 아닌 압축공기 또는 질소로 차 있는 방식입니다.
따라서 화재로 헤드가 개방되면 건식밸브가 열리고 물이 배관 내로 공급되는 구조죠.
이때 반드시 필요한 검사가 바로 **트립 테스트(Trip Test)**입니다.
아래에서 목적 → 시험 종류 → 시험 방법 → 시간 기준 → 실무 팁 순서로 깔끔하게 정리합니다.
1️⃣ 트립 테스트의 목적 (Why Trip Test?)
건식밸브의 성능을 실제 조건에서 확인하여 아래 항목을 검증합니다.
- 밸브가 정상 압력 변화에 따라 즉시 개방되는지
- 물 공급이 지연되지 않고 배관 끝까지 도달하는지
- 밸브 내부에 마모·부식·오염이 없는지
- 저공기압 감지, 알람 설비 연동이 정상인지
즉, 화재 발생 시 물이 투입되는 시간을 최소화하기 위한 핵심 안전검사입니다.

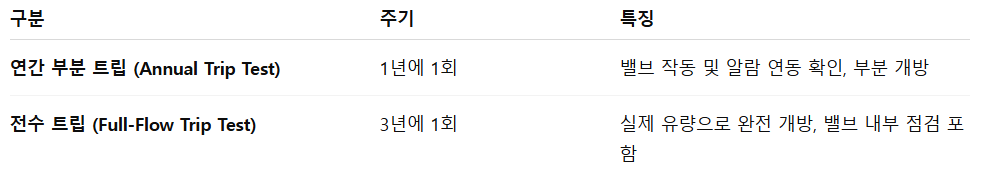

2️⃣ 시험 종류와 주기 (NFPA 기준)
NFPA 25(소화설비 유지관리 표준)에서는 다음 두 가지 트립 테스트를 요구합니다 👇
밸브 교체·리셋, 시스템 변경 시에도 전수 테스트 수행 권장
3️⃣ 시험 방법 (How to Perform?)
아래 순서로 수행하는 것이 일반적입니다.
- 시스템 정상 공기압 및 정상 수압 확인
- 인스펙터 테스트 밸브(또는 말단 테스트 포트) 개방
- 시간 측정 시작
- 밸브를 개방하는 순간부터 측정
- 밸브 개방 시간 기록
- 공기→물 전환(air-trip time) 별도 기록 가능
- 물 도달 시간 기록
- 물이 말단에서 눈으로 확인되는 순간까지
- 테스트 종료 후 배수 및 원상복구

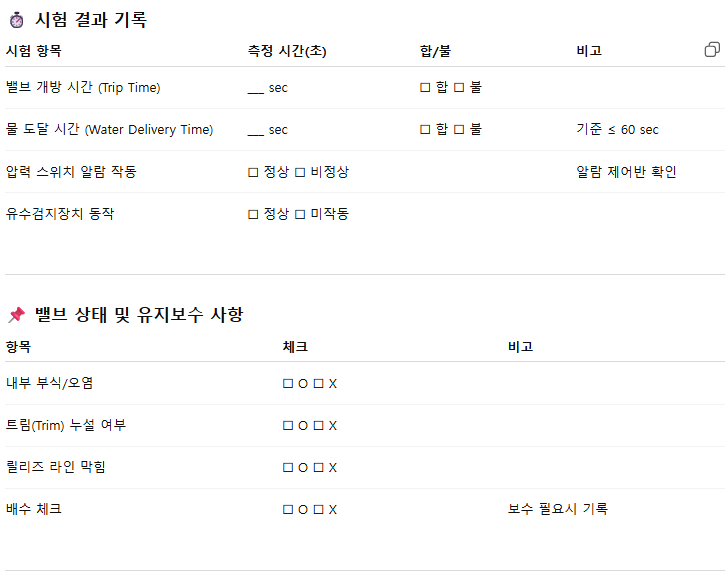

4️⃣ ‘물 도달 시간’ 규정 및 합격 기준
❗ 업계/지자체/AHJ 검사 기준에서 가장 많이 요구하는 기준
Water Delivery Time ≤ 60 seconds
- Inspector’s Test Valve → 물 도달 시간 60초 이내
- 군사시설(미국 DoD UFGS)도 동일 기준 적용
- 많은 허가/완공 검사에서 “60초 확인”이 필수 평가 항목
NFPA 텍스트 판에 따라 표현은 다르지만
AHJ(관할 소방서 및 검사기관)의 60초 규정을 충족해야 합격합니다.
5️⃣ FM(Global) 권장사항
FM Global 보험 기준이 적용되는 건물(산업시설, 데이터센터 등)에서는:
- 정기 전수 트립

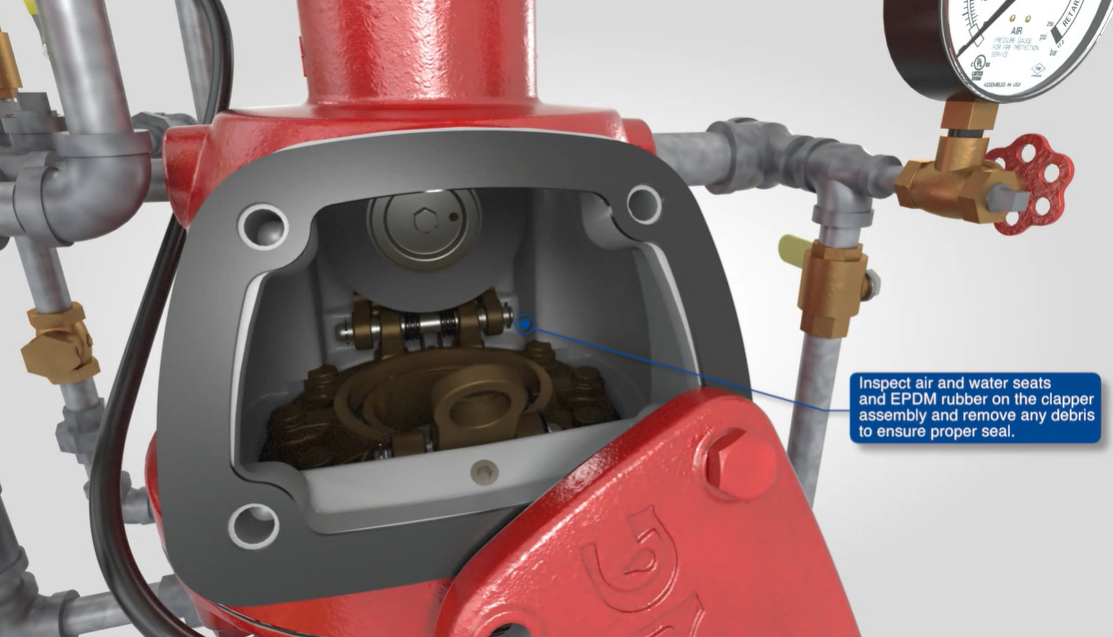

- 밸브 청소·오염 제거
- 가열실(밸브실) 온도 유지
- 드레인/리셋 절차 준수
등을 매우 강조합니다.
FM이 적용되는 현장은 NFPA + FMDS(데이터 시트) 둘 다 준수한다고 보면 됩니다.

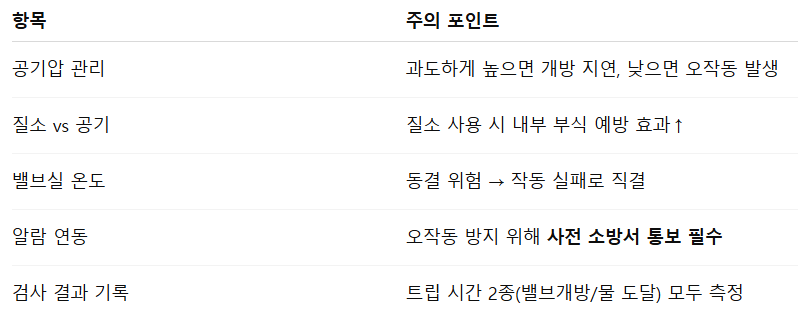

6️⃣ 실무 관리 팁 (현장 검사에서 자주 문제되는 부분)
🎯 결론
