🔋 왜 배터리 충전기는 3상 정류기(Three-phase Rectifier) 를 많이 쓸까?



🔋 왜 배터리 충전기는 3상 정류기(Three-phase Rectifier) 를 많이 쓸까?

배터리 충전 방식은 아주 단순해 보이지만, 산업 현장에서는 안정성·효율·신뢰성이 생명이다. 특히 UPS, ESS, 발전기 시동용 배터리, 플랜트 설비 전원, 통신용 DC 전원 등 장시간 안정적으로 전류를 공급해야 하는 시스템일수록 3상 정류기가 압도적으로 많이 사용된다.
그 이유를 하나씩 살펴보자.

---

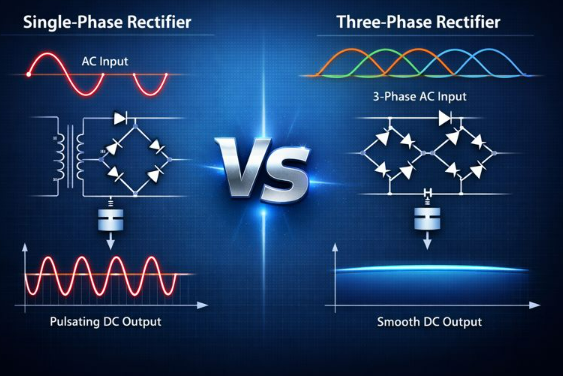

1️⃣ 출력이 훨씬 안정적이고 평활도가 좋다

단상 정류기에서는 전압이 “업↗ 다운↘”을 반복하며 큰 맥동(ripple)을 만든다. 그래서 큰 평활 콘덴서나 필터가 필요하고, 그럼 장치도 커지고 손실도 늘어난다.



반면 3상 정류기는

✔ 위상이 서로 다른 3개의 전압이 교대로 공급
✔ 전압이 거의 끊기지 않고 이어짐
✔ 결과적으로 DC 전압이 훨씬 “평탄”



➡️ 리플이 작고, 출력품질이 매우 좋다.



👉 리플이 작으면 좋은 점

• 배터리 스트레스 감소
• 발열과 수명 저하 위험 감소
• 장비 보호(특히 민감한 제어/통신 장비)

---

2️⃣ 전류 용량이 크고, 고출력 충전에 유리하다

대부분의 배터리 충전기는 수십~수백 암페어, 대형 시스템은 수천 암페어까지 요구하기도 한다.
이런 대전류를 단상으로 끌어오면?



❌ 전선 굵어짐
❌ 부하 불균형 커짐
❌ 효율 저하
❌ 발열 증가



3상 전원은 원래 대전력 전달에 최적화되어 있기 때문에,

✔ 같은 조건에서 더 높은 출력 가능
✔ 설비 부담 감소
✔ 배선과 설비 비용 절감



➡️ 대형 산업·발전·통신·ESS 충전기 = 거의 무조건 3상 정류기







---

3️⃣ 효율이 좋다

3상 정류기는 구조적으로

• 입력 전력을 더 고르게 사용하고
• 전압 강하 손실이 적고
• 필터 용량도 줄어들기 때문에

전체 시스템 효율이 좋아진다.



⚙️ 결과적으로

✔ 전력 비용 절감
✔ 발열 감소
✔ 냉각 설비 부담 감소
✔ 장비 수명 증가

---

4️⃣ 전력 품질(전원 품질)에 유리하다

단상 충전기를 대용량으로 사용하면

• 특정 상에만 부하 집중
• 전력 계통 불균형 발생
• 전압 변동 및 고조파 문제 악화

반면 3상 정류기는
✔ 3상 부하가 비교적 균등
✔ 계통 안정성 유지
✔ 고조파 분포도 유리

➡️ “플랜트/데이터센터/발전소” 같은 곳에서 좋아할 수밖에 없다.

---

5️⃣ 산업 표준이 이미 3상 기반 생태계

UPS, 통신 전원, 산업용 충전 시스템, ESS 등
대부분의 글로벌 메이커 표준 설계가 이미 3상 기반이다.

✔ 장비 호환성 좋음
✔ 유지보수 및 교체 용이
✔ 예측 가능한 성능 확보

➡️ “실무에서는 당연히 3상”이라는 관행이 생겼다.

---

🔚 정리하면

✅ 배터리 충전기에 3상 정류기를 쓰는 이유

1️⃣ 출력이 안정적이고 리플이 작다
2️⃣ 대전류, 고출력 충전에 최적화
3️⃣ 효율이 좋고 손실이 적다
4️⃣ 전력 품질과 계통 안정성에 유리
5️⃣ 산업 표준이 이미 3상 기반



그래서 대형 설비·중요 전원·장시간 안정성을 요구하는 시스템에서는
3상 정류기가 “선택”이 아니라 사실상 “정답”에 가깝다.
