⚡ 전력선 옆에 설치된 아날로그 감지기 통신선, 왜 오동작(비화재보, 폴트, fault)이 발생할까?

⚡ 전력선 옆에 설치된 아날로그 감지기 통신선, 왜 오동작이 발생할까?

– 전력선 유도장애(EMI)와 NFPA·NEC 기준으로 본 화재감지기 통신 오류 사례

---



🔎 현장에서 실제로 발생하는 아날로그 감지기 오동작

반도체 공장, 데이터센터, 대형 공장 등에서 아날로그 화재감지기(Addressable Detector)를 운용하다 보면 다음과 같은 문제가 종종 보고됩니다.

• 화재 수신기에 통신 장애(Communication Fault) 발생
• 특정 감지기에서 간헐적 Trouble 신호 발생
• 실제 화재가 없음에도 False Alarm 발생
• Loop 통신이 끊기거나 Device Missing 메시지 발생

이러한 현상은 감지기 자체의 고장뿐 아니라 배선 환경 문제 때문에 발생하는 경우도 많습니다.
특히 전력선(power cable)과 감지기 통신선(signal cable)이 인접 설치된 경우 발생할 가능성이 높습니다.

---

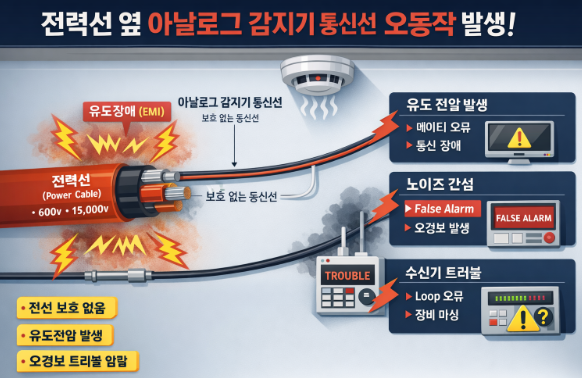

⚠️ 주요 원인: 전력선으로 인한 유도기전력(EMI)

전력 케이블에는 큰 전류가 흐르며 강한 자기장과 전자기 간섭(EMI)이 발생합니다.

이때 감지기 통신선이 가까이 지나가면 다음 현상이 발생할 수 있습니다.

1️⃣ 유도 전압 (Induced Voltage)

전력선 주변 자기장에 의해 통신선에 미세한 전압이 유도됩니다.

결과

• 데이터 신호 왜곡
• 통신 오류 발생

---

2️⃣ EMI 노이즈 유입

대형 전력 설비에서는 다음 장비가 강한 노이즈를 발생시킵니다.

대표 장비

• VFD (인버터)
• UPS
• 대형 모터
• Busduct
• 변압기

이 노이즈가 감지기 통신선에 영향을 주면

결과

• Addressable loop 데이터 오류
• 화재 수신기 Trouble Alarm
• False Alarm

---

3️⃣ 전선관 보호가 없는 경우 문제 증가

통신선이 다음과 같은 상태일 경우 문제가 더욱 심해집니다.

• 전력 케이블과 같은 케이블 트레이 사용
• 금속 전선관(conduit) 보호 없음
• 차폐(Shield) 없는 케이블 사용

이 경우 전력선에서 발생하는 전자기 간섭이 직접 통신선에 전달될 수 있습니다.

---

🏭 실제 현장에서 발견되는 사례

공장 및 데이터센터 점검 시 다음과 같은 배선 문제가 발견되기도 합니다.

사례 1

화재감지기 통신선이 480V 전력 케이블과 동일 케이블 트레이 설치

결과

• 감지기 통신 간헐 오류
• 수신기 Loop Trouble

---

사례 2

대형 모터 인버터(VFD) 근처에 감지기 Loop 케이블 통과

결과

• EMI 노이즈 유입
• False Alarm 발생

---

사례 3

금속 전선관 없이 배선된 감지기 통신선

결과

• 유도전압 발생
• 감지기 통신 불안정

---

📘 관련 규정 (NFPA 72 / NEC)

이러한 문제를 방지하기 위해 미국 기준에서도 전력선과 화재경보 회로의 분리 설치를 요구하고 있습니다.

---

NFPA 72 (National Fire Alarm and Signaling Code)

NFPA 72 – 2022 Edition

• Chapter 12 – Circuits and Pathways
• 12.2.4
  Fire alarm circuits shall be separated from power circuits unless specifically permitted.

또한

• 12.2.4.1
  화재경보 회로는 전력 회로와 같은 케이블, 케이블 트레이, 전선관에 설치하지 않도록 요구합니다.

이 규정의 목적은

• 전기적 간섭 방지
• 시스템 신뢰성 확보

입니다.

---

NEC (National Electrical Code)

화재경보 배선은 NEC Article 760에서 규정됩니다.

특히 다음 조항이 중요합니다.

NEC 760.136 – Separation from Electric Light, Power, Class 1 Circuits

이 조항에서는

• 화재경보 회로는 전력 회로와 동일한 전선관 또는 케이블 트레이에 설치할 수 없음
• 일정 조건에서만 분리 또는 차폐 시 허용

하도록 규정하고 있습니다.

이 역시 유도전압과 EMI 간섭을 방지하기 위한 규정입니다.

---

🔧 설계 및 점검 시 고려사항

아날로그 감지기의 안정적인 통신을 위해 다음 사항을 점검하는 것이 중요합니다.

✔ 전력 케이블과 화재경보 케이블 분리 설치
✔ 가능하면 금속 전선관 또는 차폐 케이블 사용
✔ VFD, UPS 등 노이즈 발생 설비와 거리 확보
✔ 케이블 트레이 공유 여부 확인
✔ 접지(Grounding) 상태 점검

---

📌 정리

아날로그 화재감지기의 오동작이나 통신 장애는 단순히 장비 문제만이 아니라 배선 환경 문제로도 발생할 수 있습니다.

특히

• 전력선과 통신선이 인접 설치
• 전선관 보호 부족
• EMI 차폐 미흡

등의 경우 유도기전력과 전자기 간섭으로 인해 화재 수신기 오동작이 발생할 수 있습니다.



따라서 NFPA 72와 NEC Article 760에서 요구하는 배선 분리 기준을 준수하는 것이 화재경보 시스템의 신뢰성을 확보하는 데 매우 중요합니다.
