접지 도체 재료 관련 규정(법령, 법규, 기준, 규칙, 법, 근거, CODE, 코드)

NEC ARTICLE 250 — GROUNDING AND BONDING

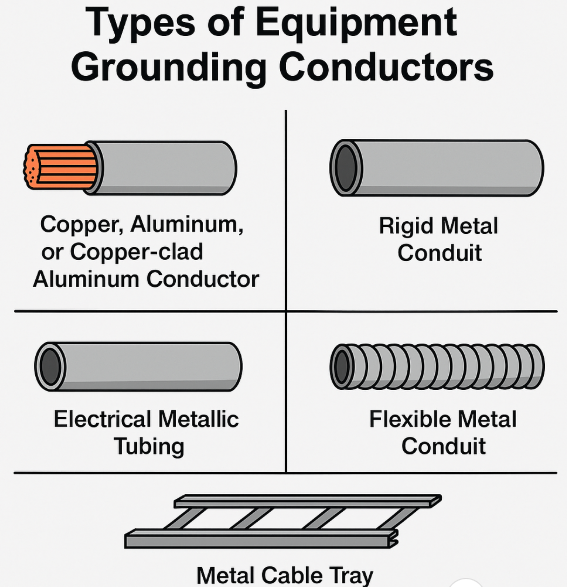

250.118 Types of Equipment Grounding Conductors.

👉 250.118 설비 접지 도체의 종류

설비 접지 도체는 다음 중 하나 또는 여러 가지의 조합으로 사용될 수 있다.

---

✅ (1)

(1) A copper, aluminum, or copper-clad aluminum conductor.

👉 (1) 구리, 알루미늄, 또는 구리 도금 알루미늄 도체.



This conductor shall be solid or stranded; insulated, covered, or bare; and in the form of a wire or a busbar of any shape.

👉 이 도체는 연선이거나 단선일 수 있으며, 절연이 되어 있거나 피복되었거나 노출되어 있을 수 있으며, 어떤 형태의 전선 또는 버스바(bus bar, 전기 막대)로도 가능하다.



🟡 요약 설명:
→ 전도성 금속(구리, 알루미늄 등)이면 다양한 형태와 구조로 허용돼요.
→ 피복 여부나 형태는 크게 상관 없고, 전류를 잘 흐르게 하는 금속 재료가 핵심입니다.

---

✅ (2)

(2) Rigid metal conduit.

👉 (2) 강체 금속 전선관(RMC)



🟡 요약:
→ 굵고 튼튼한 금속 전선관 자체가 접지 경로 역할을 할 수 있어요.

---

✅ (3)

(3) Intermediate metal conduit.

👉 (3) 중간형 금속 전선관(IMC)



🟡 요약:
→ RMC보다 얇지만 여전히 금속으로 되어 있어서 접지 도체로 사용 가능해요.

---

✅ (4)

(4) Electrical metallic tubing.

👉 (4) 전기 금속관(EMT)



🟡 요약:
→ 얇은 금속 전선관으로, 배선 보호용으로 자주 쓰이며, 접지도 가능해요.

---

✅ (5) Flexible Metal Conduit 조건부 사용

(5) Listed flexible metal conduit meeting all the following conditions:

👉 (5) 아래 모든 조건을 만족하는 공인된 플렉시블 금속 전선관(FMC)

---

a. The conduit is terminated in listed fittings.

👉 전선관은 공인된 피팅으로 마감되어야 한다.



b. The circuit conductors contained in the conduit are protected by overcurrent devices rated at 20 amperes or less.

👉 그 안에 들어가는 전로 도체는 정격 20A 이하의 과전류 보호 장치로 보호되어야 한다.



c. The size of the conduit does not exceed metric designator 35 (trade size 1¼).

👉 전선관의 크기는 **공칭 규격 35(약 1.25인치)**를 넘지 않아야 한다.



(d) The combined length of flexible metal conduit and flexible metallic tubing and liquidtight flexible metal conduit in the same ground-fault current path does not exceed 1.8 m (6 ft).

👉 동일한 접지 누전 전류 경로 상에 있는 유연 금속 전선관류의 전체 길이는 1.8m(6피트)를 초과할 수 없음.



(e) If used to connect equipment where flexibility is necessary to minimize the transmission of vibration from equipment or to provide flexibility for equipment that requires movement after installation, an equipment grounding conductor shall be installed.

👉 진동을 줄이거나, 설치 후 장비의 이동이 필요한 경우에 이 전선관을 사용한다면, 별도의 접지 도체를 추가로 설치해야 함.



---

🧠 쉽게 다시 정리하면:

✅ 접지 도체로 쓸 수 있는 건 전기가 잘 흐르는 금속이거나, 금속 전선관이어야 해요.

• 도체 재질: 구리, 알루미늄, 동피복 알루미늄
• 금속관: RMC, IMC, EMT
• 유연 금속관(FMC): 조건을 모두 만족해야 해요. 너무 두껍거나 길면 ❌ 안 되고, 진동 줄이기용이면 접지선을 따로 깔아야 해요.

❌ 반대로 전기가 안 흐르는 재료 (예: 유리섬유 RTRC)는 접지 도체로 절대 쓸 수 없어요.



---

금속 수도관에 접지가 가능한지 여부?



🌍 1. 미국 NEC 기준

📘 NEC 2017 기준 (Section 250.52(A)(1))

250.52(A)(1) – Metal Underground Water Pipe
A metal underground water pipe in direct contact with the earth for 10 feet (3.0 m) or more shall be permitted as a grounding electrode if it is supplemented by an additional electrode.

🔍 요약 해석:
금속 수도관이 땅속에 3m 이상 묻혀 있으면, 접지 전극(grounding electrode)으로 사용할 수는 있음.
👉 단, 반드시 보조 전극(예: 접지봉 등)을 함께 사용해야 함!

🧠 왜 보조 전극이 필요할까?
수도관이 나중에 교체될 수도 있고, 절연된 부품(플라스틱 등)이 들어갈 수도 있어서 연속적인 접지 경로가 깨질 위험이 있음.

---

🇰🇷 2. 국내 KEC 기준 (2021)

📘 KEC 142.2 접지극의 시설 및 접지저항

142.2 접지극의 시설 및 접지저항

1. 접지극은 다음에 따라 시설하여야 한다.
가. 토양 또는 콘크리트에 매입되는 접지극의 재료 및 최소 굵기 등은 KS C IEC 60364-5-54(저압전기설비-제5-54부:전기기기의 선정 및 설치－접지설비 및 보호도 체)의“표 54.1(토양 또는 콘크리트에 매설되는 접지극으로 부식방지 및 기계적 강도를 대비하여 일반적으로 사용되는 재질의 최소 굵기)”에 따라야 한다.
나. 피뢰시스템의 접지는 152.3을 우선 적용하여야 한다.

2. 접지극은 다음의 방법 중 하나 또는 복합하여 시설하여야 한다.
가. 콘크리트에 매입 된 기초 접지극
나. 토양에 매설된 기초 접지극
다. 토양에 수직 또는 수평으로 직접 매설된 금속전극(봉, 전선, 테이프, 배관, 판 등)
라. 케이블의 금속외장 및 그 밖에 금속피복
마. 지중 금속구조물(배관 등)
바. 대지에 매설된 철근콘크리트의 용접된 금속 보강재. 다만, 강화콘크리트는 제외한다.


7. 수도관 등을 접지극으로 사용하는 경우는 다음에 의한다.
가. 지중에 매설되어 있고 대지와의 전기저항 값이 3 Ω 이하의 값을 유지하고 있는 금속제 수도관로가 다음에 따르는 경우 접지극으로 사용이 가능하다.

(1) 접지도체와 금속제 수도관로의 접속은 안지름 75 ㎜ 이상인 부분 또는 여기에 서 분기한 안지름 75 ㎜ 미만인 분기점으로부터 5 m 이내의 부분에서 하여야 한다. 다만, 금속제 수도관로와 대지 사이의 전기저항 값이 2 Ω 이하인 경우 에는 분기점으로부터의 거리는 5 m을 넘을 수 있다.

(2) 접지도체와 금속제 수도관로의 접속부를 수도계량기로부터 수도 수용가 측에 설치하는 경우에는 수도계량기를 사이에 두고 양측 수도관로를 등전위본딩 하 여야 한다.

(3) 접지도체와 금속제 수도관로의 접속부를 사람이 접촉할 우려가 있는 곳에 설 치하는 경우에는 손상을 방지하도록 방호장치를 설치하여야 한다.

(4) 접지도체와 금속제 수도관로의 접속에 사용하는 금속제는 접속부에 전기적 부식이 생기지 않아야 한다.





🔍 요약 해석:
국내 KEC기준도 NEC와 유사하게,

• 금속 수도관을 접지극으로 인정할 수 있으나,
• **별도 접지봉(예: 철근 접지극, 접지봉 등)**과 함께 사용해야 함.
• 또한, 수도관이 연속적으로 금속으로 연결되어 있는지, 전기적으로 잘 접촉되어 있는지를 확인해야 함.

---

⚠️ 결론 정리

기준금속 수도관 접지 가능?조건

NEC	✅ 가능	지중 3m 이상 + 보조 접지극 필수
KEC	✅ 가능	보조 접지극 필수 + 연속성·전기적 접속 확인



---

✅ 쉽게 정리하면:

"금속 수도관에 접지는 가능은 하지만, 그것만 믿으면 안 돼요."
접지용으로 사용할 땐 반드시 보조 접지봉을 함께 설치하고,
배관이 금속으로 연속되어 있고 전기가 잘 흐르는지 확인해야 합니다.
이유는 수도관이 나중에 플라스틱으로 교체될 수도 있어서 접지 성능이 사라질 수 있기 때문입니다.
