접지저항기(Neutral Grounding Resistor, NGR)



⚡ 1. 접지저항기(Neutral Grounding Resistor, NGR)가 많이 쓰이는 장소

• 대형 변압기(고압·특고압 변전설비)
  • 변압기 중성점(N)을 직접 접지하면 지락 시 전류가 너무 커져 설비가 손상될 수 있으므로, 중성점에 접지저항기를 넣어 전류를 제한합니다.
    • 발전소, 변전소, 대형 공장 등에서 흔히 볼 수 있습니다.
• 대형 유도전동기(수백 kW~MW급)
  • 이런 모터는 지락 사고 시 전류가 매우 커서, 모터 권선이나 케이블 손상이 발생할 수 있어요.
  • 그래서 모터 전용 변압기 중성점이나 전동기 회로에 저항접지 방식을 적용합니다.
• 산업 현장 (철강, 화학, 반도체, 플랜트 등)
  • 공정이 멈추면 큰 손실이 생기기 때문에, 지락 시 바로 정전되는 직접접지 대신 저항접지를 사용해 전류를 제한하고 설비를 보호합니다.

---

⚡ 2. 건물(일반 상업용, 업무용 빌딩)에서는?

• 일반 상가·오피스·아파트 같은 저압 수용가에서는 접지저항기(NGR)를 거의 쓰지 않습니다.
  • 보통은 직접접지(변압기 중성점 바로 접지) 방식으로 충분하고,
  • 저압 차단기(MCCB, ACB)가 바로 사고전류를 차단하도록 설계됩니다.
• 따라서 **일반 건축 도면(전기 설계도면)**에는 NGR이 표시되지 않고, 산업용 특수설비 도면에서만 반영됩니다.

---

⚡ 3. 도면에 어떻게 반영되나?

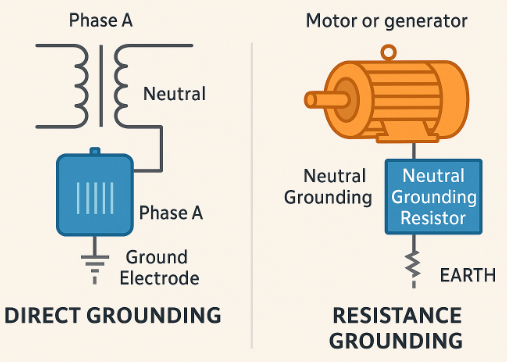

• 산업설비 전기 도면에는 변압기 중성점에서 대지로 연결되는 선로에 “NGR(Neutral Grounding Resistor)” 심벌과 정격값(전압, 저항값, 제한전류)이 기입됩니다.
• 일반 건물의 전기 설계도면(분전반, MCCB, 차단기 등)에는 주로 접지극, 접지선 굵기, 접지저항값 등이 나오지, 접지저항기 표시는 거의 없습니다.

---

✅ 쉽게 요약

• 일반 건물: 접지저항기 거의 없음 → 변압기 중성점 직접접지
• 산업 플랜트·대형 공장: 변압기·대형 모터 보호용으로 NGR 설치 → 전기 설계도면에 반드시 반영됨
• 설치 목적: 지락전류 제한, 설비 보호, 안전성 확보
