건축방방화구조규칙
건축물의 피난ㆍ방화구조 등의 기준에 관한 규칙 ( 약칭: 건축물방화구조규칙 )
제14조(방화구획의 설치기준)
②제1항에 따른 방화구획은 다음 각 호의 기준에 적합하게 설치해야 한다.
4. 영 제46조제1항제2호 및 제81조제5항제5호에 따라 설치되는 자동방화셔터는 다음 각 목의 요건을 모두 갖출 것. 이 경우 자동방화셔터의 구조 및 성능기준 등에 관한 세부사항은 국토교통부장관이 정하여 고시한다.
가. 피난이 가능한 60분+ 방화문 또는 60분 방화문으로부터 3미터 이내에 별도로 설치할 것
나. 전동방식이나 수동방식으로 개폐할 수 있을 것
다. 불꽃감지기 또는 연기감지기 중 하나와 열감지기를 설치할 것
라. 불꽃이나 연기를 감지한 경우 일부 폐쇄되는 구조일 것
마. 열을 감지한 경우 완전 폐쇄되는 구조일 것
건축자재등 품질인정 및 관리기준
국토교통부장장관이 정하여 고시한다.
건축자재등 품질인정 및 관리기준
제2조(정의)
6. "자동방화셔터"란 내화구조로 된 벽을 설치하지 못하는 경우 화재 시 연기 및 열을 감지하여 자동 폐쇄되는 셔터로서 건축자재등 품질인정기관이 이 기준에 적합하다고 인정한 제품을 말한다.
제7장 방화문 및 자동방화셔터의 성능 기준
제34조(자동방화셔터 성능기준 및 구성) ① 건축물 방화구획을 위해 설치하는 자동방화셔터는 건축물의 용도 등 구분에 따라 화재 시의 가열에 규칙 제14조제3항에서 정하는 성능 이상을 견딜 수 있어야 한다.
② 차연성능, 개폐성능 등 자동방화셔터가 갖추어야 하는 세부 성능에 대해서는 제39조에 따라 국토교통부장관이 승인한 세부운영지침에서 정한다.
③ 자동방화셔터는 규칙 제14조제2항제4호에 따른 구조를 가진 것이어야 하나, 수직방향으로 폐쇄되는 구조가 아닌 경우는 불꽃, 연기 및 열감지에 의해 완전폐쇄가 될 수 있는 구조여야 한다. 이 경우 화재감지기는 「자동화재탐지설비 및 시각경보장치의 화재안전기준(NFSC 203)」제7조의 기준에 적합하여야 한다.
④ 자동방화셔터의 상부는 상층 바닥에 직접 닿도록 하여야 하며, 그렇지 않은 경우 방화구획 처리를 하여 연기와 화염의 이동통로가 되지 않도록 하여야 한다.
국토교통부장관이 승인한 세부운영지침
5. 방화셔터의 성능시험방법
(3) 성능시험 절차
3) 셔터의 개폐성능시험 성능시험은 KS F 4510(중량셔터)12.6의 h), i)에 따른 전동식 및 수동식 셔터의 개폐성능을 확인하고, 개폐성능시험은 내화시험 전에 실시한다.
https://www.kict.re.kr/board.es?mid=a10501040000&bid=archv&act=view&list_no=16077
한국건설기술연구원
한국건설기술연구원
www.kict.re.kr

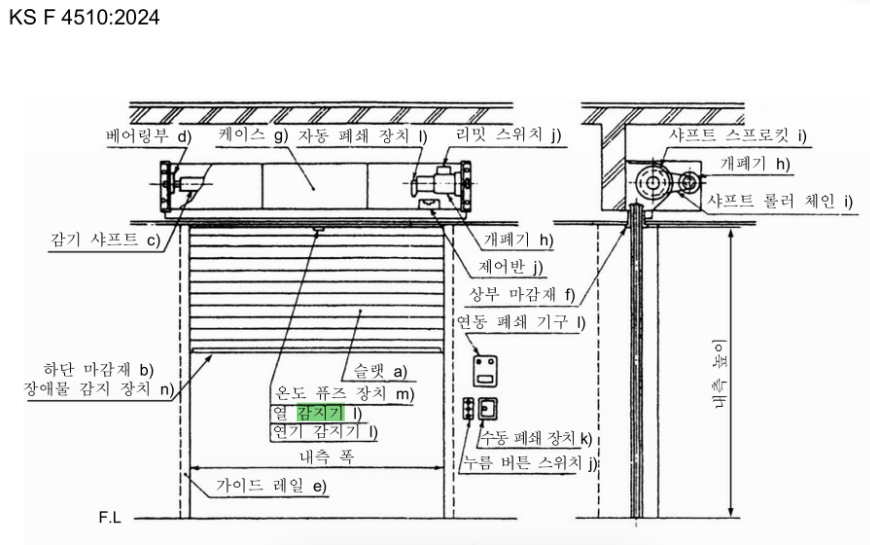

KS F 4510 중량셔터 (2024)
7.9 연동 폐쇄 기구
방화 셔터에 사용하는 연동 폐쇄 기구의 구조는 다음과 같다.
a) 열 감지기는 소방시설설치유지 및 안전관리에 관한 법률 제36조의 규정에 의한 형식 승인에 합격한 보상식 또는 정온식의 것으로서, 정온점 또는 특정의 공칭 작용 온도가 각각 (60~70)℃ 인 것 또는 국토교통부장관이 이조건 동등 이상의 기능을 갖는다고 인정한 것이어야 한다.
b) 연기 감지기는 소방시설설치유지 및 안전관리에 관한 법률 제36조의 규정에 의한 형식 승인에 합격한 것 또는 국토교통부장관이 이것과 동등 이상의 성능을 갖는다고 인정한 것이어야 한다.
c) 연동 제어기는 감지기 등으로부터 신호를 받은 경우에 자동 폐쇄 장치에 기동 신호를 부여하는 것으로서, 수시 제어하고 있는 것의 감시를 할 수 있는 것이어야 한다. 또 유지 관리를 쉽게 할 수 있는 것이어야 한다.
d) 자동 폐쇄 장치는 연동 폐쇄 장치로부터 기동 신호를 받은 경우에 셔터를 자동으로 폐쇄시키는 것이어야 한다.
e) 예비 전원은 정전 후 충전을 하지 않고 30분간 계속해 화재를 감지하여 셔터를 폐쇄시킬 수 있어야 한다.
f) 자동화재탐지설비 및 시각경보장치의 화재안전 성능기준(NFPC 203) 제7조의 기준을 만족하여야 한다.
12.6 셔터의 개폐 시험
h) 방화 셔터의 수동 폐쇄 장치 시험은 수동 폐쇄 장치를 조작함에 의해 셔터를 강하시켜 임의의 위치에서 수동 폐쇄 장치에 의해 정지하는 것을 확인한 후, 수동 폐쇄 장치에 의해 폐쇄시킨다.
i) 방화 셔터의 연동 폐쇄 기구 시험은 감지기 등을 작동시킴으로써 비록 장애물 감지 장치가 작동하여도 셔터가 도중에서 정지하지 않고 완전히 닫히는가를 확인한다. 또, 그때의 자중 강하에서의 평균 속도를 측정한다.
