🔥 아크차단기(AFCI) 관련 국내 전기(KEC), 소방 관련 규정 완벽 정리
전기 화재 예방을 위해 꼭 알아야 할 아크차단기 설치 기준을 한눈에 정리했습니다 ⚡
⚡ KEC 한국전기설비규정
(214 열 영향에 대한 보호)
🔸 214.2 화재 및 화상방지에 대한 보호
🔥 214.2.1 전기기기에 의한 화재방지
- 전기기기에 의해 발생하는 열은 근처에 고정된 재료나 기기에 화재 위험을 주지 않아야 한다.
- 고정기기의 온도가 인접한 재료에 화재의 위험을 줄 온도까지 도달할 우려가 있는 경우에 이 기기에는 다음과 같은 조치를 취하여야 한다.
가. 이 온도에 견디고 열전도율이 낮은 재료 위나 내부에 기기를 설치
나. 이 온도에 견디고 열전도율이 낮은 재료를 사용하여 건축구조물로부터 기기를 차폐다.
다. 이 온도에서 열이 안전하게 발산되도록 유해한 열적 영향을 받을 수 있는 재료로부터 안전거리를 유지하고 열전도율이 낮은 지지대에 의한 설치 - 정상 운전 중에 아크 또는 스파크가 발생할 수 있는 전기기기에는 다음 중 하나의 보호조치를 취하여야 한다.
가. 내 아크 재료로 기기 전체를 둘러싼다.
나. 분출이 유해한 영향을 줄 수 있는 재료로부터 내 아크 재료로 차폐
다. 분출이 유해한 영향을 줄 수 있는 재료로부터 분출을 안전하게 소멸시키도록 기기를 설치 - 열의 집중을 야기하는 고정기기는 어떠한 고정물체나 건축부재가 정상조건에서 위험한 온도에 노출되지 않도록 안전거리를 유지하도록 하여야 한다.
- 단일 장소에 있는 전기기기가 상당한 양의 인화성 액체를 포함하는 경우에는 액체, 불꽃 및 연소 생성물의 전파를 방지하는 예방책을 취하여야 한다.
가. 누설된 액체를 모을 수 있는 저유조를 설치하고 화재 시 소화를 확실히 한다.
나. 기기를 내화성이 있고 연소 액체가 건물의 다른 부분으로 확산되지 않도록 방지턱 또는 다른 수단이 마련된 방에 설치한다. 이러한 방은 외부공기로만 환기되는 것이어야 한다. - 설치 중 전기기기의 주위에 설치하는 외함의 재료는 그 전기기기에서 발생할 수 있는 최고 온도에 견디어야 한다. 이외 함의 구성 재료는 열전도율이 낮고 불연성 또는 난연성 재료로 덮는 등 발화에 대한 예방조치를 하지 않는 한 가연성 재료는 부적합하다.
- 화재의 위험성이 높은 20 A 이하의 분기회로에는 전기 아크로 인한 화재의 우려가 없도록 KS C IEC 62606에 적합한 장치를 각각 시설할 수 있다.
KS C IEC 60364-4-42 421.7
다음 장소의 분기회로에 아크 고장의 영향에 대한 특별한 보호대책을 취할 것을 권장
- 숙박시설 구내
- 헛간, 목공소 등과 같이 가공처리 또는 물질의 특성으로 인해 화재위험이 있는 장소
- 목재건축물 등과 같이 가연성 건축자재가 있는 장소
- 화재확산 구조물
- 문화재와 같은 소실 시 대체 불가능한 물품이 있는 장소
🏢 「건축위원회(심의) 표준 가이드라인」

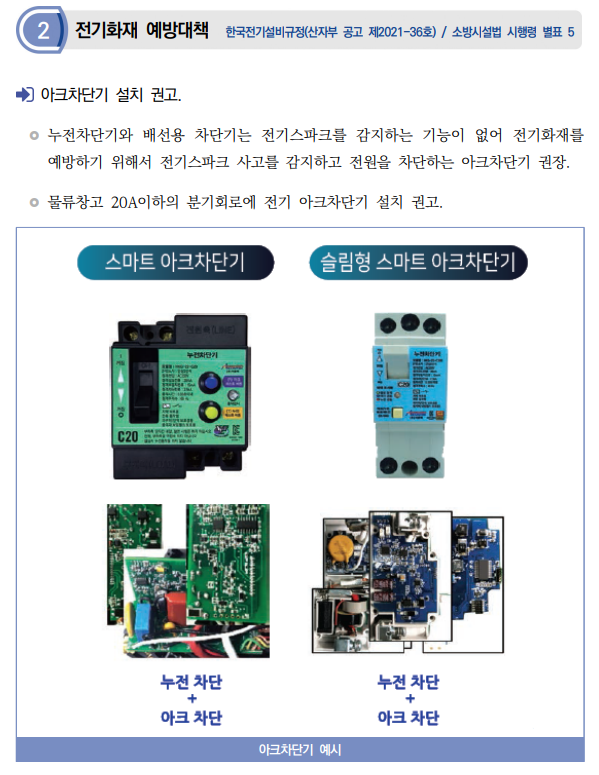

🔥 아크차단기 설치 권고
누전차단기와 배선용 차단기는 전기스파크를 감지하는 기능이 없어 전기화재를 예방하기 위해서 전기스파크 사고를 감지하고 전원을 차단하는 아크차단기 권장.
물류창고 20A이하의 분기회로에 전기 아크차단기 설치 권고.
ㅇ다운로드
법령자료실< 법령정보< 법령/정책< 소방청
<p style="margin-right: 0.0px;margin-left: 0.0px;padding: 0.0px;border: 0.0px;font-stretch: inherit;font-size: 16.0px;line-height: 1.7;vertical-align: baseline;color: rgb(49,49,49);letter-spacing: -0.15px;background-color: rgb(255,255,255);"><span style="m
nfa.go.kr
🧯 성능위주설계 평가 운영 표준 가이드라인

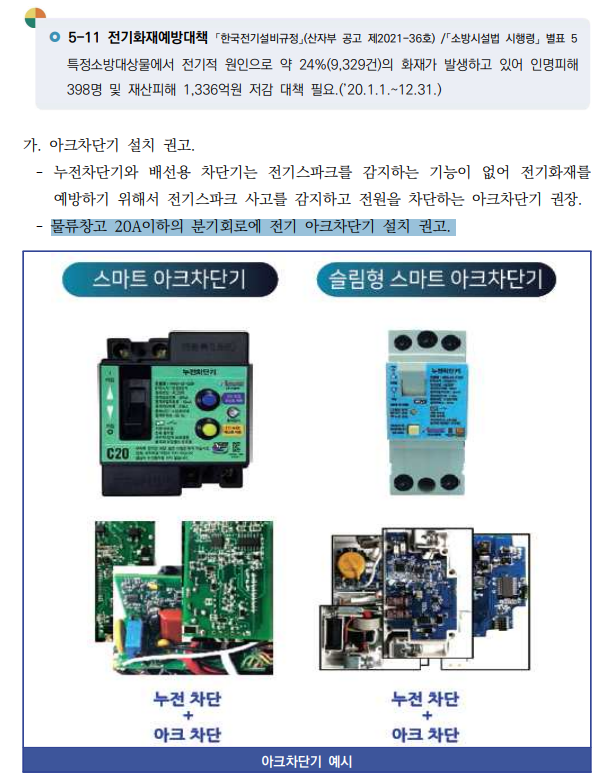

가. 아크차단기 설치 권고.
- 누전차단기와 배선용 차단기는 전기스파크를 감지하는 기능이 없어 전기화재를 예방하기 위해서 전기스파크 사고를 감지하고 전원을 차단하는 아크차단기 권장.
- 물류창고 20A이하의 분기회로에 전기 아크차단기 설치 권고.
법령자료실< 법령정보< 법령/정책< 소방청
<p><span style="font-size: 10.0pt;">250501 성능위주설계 평가 운영 표준 가이드라인 입니다.</span></p> 250501 성능위주설계 평가 운영 표준 가이드라인 입니다. ※ 미리보기가 안될 시 팝업차단 해제 후 이용
www.nfa.go.kr
ㅇ해외규정 참고
